Kit đo lưu lượng, áp suất, nhiệt độ Webtec DHCR1500R

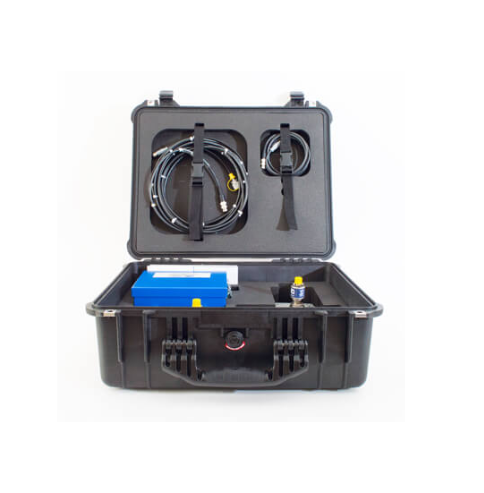

DHCR-LT1500 kit

Bao gồm:

DHCR, LT1500, ống và cáp kết nối, hướng dẫn sử dụng

Kích thước hộp đựng mm (inches): 626 x 492 x 350 (24.6 x 19.4 x 13.8)

Tổng trọng lượng (Bao gồm hộp đựng): 24 kg (53 lbs)

Tần số đầu ra

Tần số: 20 - 2000 Hz

Trở kháng: 3700 Ohm +25% - 20%

Điện cảm: 1 kHz: 1,55H +25% - 20%

Thông số chung

Nhiệt độ môi trường: 15 đến 40 °C (59 đến 104 °F)

Độ ẩm xung quanh: 10 đến 95% RH

Độ cao: up to 2000m (6,500 feet)

Dải nhiệt độ dầu: 15 đến 90 °C (59 đến 194 °F)

Độ sạch dầu: ISO 18/15/12 (NAS 6) hoặc hơn

Loại lưu chất: Dầu khoáng, thường dầu ISO 15 -68

Dải độ nhớt: 10 centi-stokes đến 100 centi-stokes

Áp suất tối đa: 420 bar (6,000 psi)

Gioăng: Viton

DHCR

Đầu vào: 1 áp suất, 1 tốc độ, 2 lưu lượng và nhiệt độ

Áp suất tối đa: 420 bar

Đơn vị kỹ thuật: (có thể lựa chọn)

Lưu lượng: lpm, US gpm, I gpm

Nhiệt độ: °C hoặc °F

Kích thước: 200 x 160 x 90 (7.8 x 6.3 x 3.5)

Trọng lượng: 2.6 kg (5.7 lbs)

LT1500

Cổng chính: 2” #32 SAE Code 62 4-bolt flange

Cổng trên: 7/16” -20UN #4 SAE ORB x 2

Dải lưu lượng: 50 đến 1500 lpm (13 đến 400 US gpm)

Độ chính xác: 1% giá trị đọc trên 15 đến 100% dải đo lưu lượng. (Dưới 15% dải đo lưu lượng ± 2.25lpm) * Khi sử dụng DHCR

Kích thước: 260 x 140 x 100 (10 x 5.5 x 4)

Trọng lượng: 10 kg (22 lbs)

HV1500 kit

Bao gồm:

Van tải HV1500, 2” #32 SAE Code 62 4-bolt flange

Đầu nối và bộ phụ kiện, hướng dẫn sử dụng

Kích thước hộp đựng: 626 x 492 x 350 (24.6 x 19.4 x 13.8)

Tổng trọng lượng (Bao gồm hộp đựng): 39 kg (86 lbs)

Dải lưu lượng: 100 - 1500 lpm (26 - 400 US gpm)

Cổng, van tải: 2” #32 SAE Code 62 4-bolt flange

Cổng, đầu nối: 2” #32 SAE Code 62 4-bolt flange

Kích thước: 300 x 250 x 140 (12 x 10 x 5.5)

Trọng lượng: 28 kg (61.6 lbs)

Vật liệu thân máy: Khối nhôm, thép mạ niken và thép hợp kim 212A42.
