프로파일 프로젝터

가공 부품의 외형, 윤곽, 각도, 형상 오차를 빠르게 확인해야 할 때는 접촉식 측정만으로는 한계가 생길 수 있습니다. 이런 환경에서 프로파일 프로젝터는 확대 투영을 통해 부품의 형상을 직관적으로 비교하고 측정할 수 있어, 검사 공정과 품질 관리 업무에서 꾸준히 활용됩니다.

특히 금속 가공, 프레스 부품, 금형, 절삭 공구, 소형 정밀 부품처럼 윤곽 확인이 중요한 작업에서는 측정 속도와 판독 편의성이 중요합니다. 이 카테고리에서는 광학 기반 형상 검사 장비를 중심으로, 현장에서 어떤 방식으로 활용되는지와 선택 시 확인해야 할 요소를 함께 살펴볼 수 있습니다.

프로파일 프로젝터가 필요한 측정 업무

프로파일 프로젝터는 부품의 외곽선, 모서리, 반경, 각도, 홀 간 거리 등을 확대된 화면으로 확인하는 장비입니다. 측정 대상의 실루엣을 기준으로 비교 측정을 수행하므로, 작업자가 도면 형상과 실제 형상을 빠르게 대조하기에 적합합니다.

비접촉에 가까운 광학 관찰 방식의 장점 덕분에 작은 부품이나 얇은 소재, 날이 있는 공구류 검사에도 유리합니다. 기본 치수 확인에는 캘리퍼스나 마이크로 미터가 널리 쓰이지만, 형상 전체를 한 번에 보고 판단해야 하는 경우에는 프로파일 프로젝터가 더 효율적인 선택이 될 수 있습니다.

주요 적용 분야와 활용 포인트

이 장비는 단순한 길이 측정보다 형상 검증에 강점이 있습니다. 프레스 부품의 외곽 치수, 스탬핑 부품의 절단 윤곽, 나사산 형상, 샤프트 단면, 전자부품 리드 형상, 금형 가공 결과 확인 등 다양한 공정에서 활용됩니다.

또한 검사실뿐 아니라 생산 라인 인근의 샘플링 검사에도 적합합니다. 작업자는 투영 화면에서 기준선을 맞추고 필요한 지점을 판독할 수 있어, 초기 품질 확인이나 공정 변경 후 비교 측정에도 유용합니다. 보다 정밀한 원형도나 형상 편차 분석이 필요한 경우에는 진원도 측정기와 같은 장비를 함께 검토하는 방식도 일반적입니다.

장비를 고를 때 확인해야 할 항목

프로파일 프로젝터를 선택할 때는 먼저 측정하려는 부품의 크기와 형상을 기준으로 스테이지 이동 범위를 확인해야 합니다. 소형 부품 위주인지, 세로 방향 형상을 자주 보는지, 혹은 비교적 큰 공작물까지 다뤄야 하는지에 따라 장비 크기와 구조가 달라집니다.

다음으로는 배율 구성, 조명 방식, 회전 스크린 기능, 디지털 판독 해상도, 데이터 출력 여부를 살펴보는 것이 좋습니다. 단순 육안 판독 중심인지, 2D 소프트웨어 연동까지 필요한지에 따라서도 적합한 모델이 달라집니다. 반복 검사 비중이 높다면 측정 정확도뿐 아니라 작업 편의성과 데이터 처리 흐름까지 함께 검토하는 편이 효율적입니다.

대표 제품 예시로 보는 구성 차이

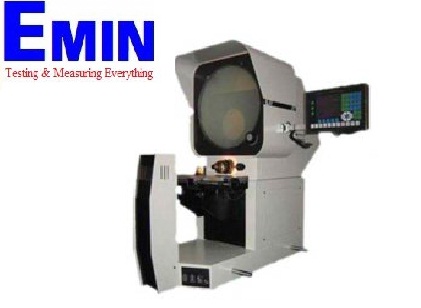

Sobekk의 SP-3015B와 SP-3020B는 광학 프로파일 프로젝터의 전형적인 활용 범위를 보여주는 예시입니다. 두 모델 모두 확대 투영을 기반으로 형상을 확인하는 데 적합하며, 부품 크기와 스테이지 이동 범위에 따라 적용 대상이 달라질 수 있습니다. 세로형 구조가 필요한 작업 환경에서는 SP-3020B 같은 타입이 더 잘 맞을 수 있습니다.

보다 넓은 의미의 형상·윤곽 측정 장비로 시야를 넓히면, Taylor Hobson의 Talysurf PRO, WRi PRO, PGI NOVUS 같은 장비는 표면 거칠기, 윤곽, 파형까지 포함한 정밀 분석 영역을 보여줍니다. 또한 SM Metrology PGS100은 프로필로미터 계열로서 접촉 기반의 세밀한 프로파일 측정이 필요한 환경에서 참고할 수 있는 사례입니다. 즉, 프로파일 프로젝터는 형상 확인의 출발점이 되며, 필요 정밀도와 분석 깊이에 따라 상위 측정 장비군으로 확장될 수 있습니다.

광학 투영 장비와 다른 형상 측정 장비의 차이

프로파일 프로젝터의 가장 큰 장점은 시각적 판독성입니다. 작업자가 확대된 외곽선을 보면서 각도, 반경, 간격 등을 확인할 수 있기 때문에 교육과 현장 적용이 비교적 수월합니다. 특히 도면과 실물을 대조하는 검사 업무에서 빠른 판단이 가능하다는 점이 강점입니다.

반면 더 높은 자동화, 표면 조도 분석, 나노 단위 분해능, 복합 형상 데이터 처리가 필요한 경우에는 별도의 윤곽 측정기나 표면 형상 분석 장비가 적합할 수 있습니다. 예를 들어 Taylor Hobson CNC 1075 또는 CNC 1150처럼 자동화와 반복 측정에 초점을 둔 장비는 대형 부품과 다축 측정 환경에서 다른 접근을 제공합니다. 따라서 선택의 기준은 장비 자체의 우열이 아니라, 현장에 필요한 검사 목적이 무엇인지에 달려 있습니다.
