플래시 측정기

치수 검사 속도와 반복 측정 효율이 중요한 생산 현장에서는, 접촉식 측정만으로는 처리량과 데이터 일관성을 동시에 확보하기 어려운 경우가 많습니다. 이런 환경에서 플래시 측정기는 넓은 시야와 영상 기반 측정 방식을 활용해 다수의 형상 요소를 빠르게 확인할 수 있도록 돕는 장비군으로 주목받고 있습니다.

특히 정밀 가공 부품, 프레스 부품, 소형 기계 요소처럼 외형 치수와 형상 확인이 빈번한 공정에서는 검사 시간을 줄이면서도 비교적 안정적인 측정 흐름을 구축하는 것이 중요합니다. 이 카테고리에서는 다양한 작업 크기와 측정 범위를 고려할 수 있는 플래시 측정기 제품을 살펴볼 수 있습니다.

플래시 측정기의 특징과 활용 포인트

플래시 측정기는 일반적으로 카메라와 광학계를 이용해 대상의 외곽 형상, 길이, 폭, 직경 등 다양한 치수 정보를 빠르게 취득하는 데 적합합니다. 한 번의 촬영 또는 짧은 측정 사이클 안에서 여러 항목을 확인할 수 있어, 작업자 의존도를 낮추고 비접촉 측정의 장점을 살리기 좋은 구성이 많습니다.

또한 반복 생산품의 검사, 입고 검사, 공정 중 샘플링 검사처럼 동일 항목을 자주 확인해야 하는 상황에서 효율적입니다. 수동 공구형 계측기와 병행 운용할 수도 있으며, 간단한 현장 점검에는 캘리퍼스나 마이크로 미터를 사용하고, 다항목 치수 비교나 이미지 기반 판정에는 플래시 측정기를 적용하는 식의 역할 분담도 가능합니다.

어떤 작업에 적합한가

이 장비군은 소형 샤프트, 판재 부품, 가공 블록, 전자 부품 외형, 프레스 성형품 등 비교적 많은 측정 포인트를 빠르게 확인해야 하는 환경에 잘 맞습니다. 접촉 압력의 영향을 줄이고 싶거나, 여러 치수를 한 번에 확인해 검사 시간 자체를 줄이고 싶은 경우에도 고려할 만합니다.

측정 대상의 크기와 형상에 따라 필요한 시야 범위가 크게 달라질 수 있다는 점도 중요합니다. 작은 부품에서 더 세밀한 정확도가 필요한지, 또는 큰 워크를 넓은 시야에서 처리해야 하는지에 따라 장비 선택 기준이 달라지므로, 단순히 해상도만 보기보다 시야 범위, 작업 거리, 허용 하중, 설치 공간을 함께 검토하는 것이 좋습니다.

제품 선택 시 확인해야 할 기준

플래시 측정기를 비교할 때는 먼저 측정 대상의 최대 크기와 형상을 기준으로 장비의 시야 범위를 확인해야 합니다. 예를 들어 폭과 길이가 있는 판상 부품 위주인지, 직경과 길이를 함께 보는 원통형 부품 위주인지에 따라 적합한 모델 구성이 달라질 수 있습니다. 측정물의 높이 편차가 있다면 심도와 작업 거리도 함께 검토해야 실제 사용성이 좋아집니다.

그다음으로는 요구 정밀도와 검사 방식이 중요합니다. 해상도가 0.1μm 수준으로 제시된 모델이라 하더라도, 실제 운용에서는 측정 조건, 부품 배치, 검사 목적에 따라 체감 성능이 달라질 수 있습니다. 따라서 장비를 고를 때는 카탈로그 수치만 보는 대신, 필요한 측정 항목이 반복적으로 안정적으로 구현되는지에 초점을 맞추는 편이 실무에 더 유리합니다.

마지막으로 생산 현장에서는 장비 크기와 적재 하중도 무시하기 어렵습니다. 소형 부품 위주라면 콤팩트한 장비가 효율적일 수 있고, 비교적 큰 워크를 다뤄야 한다면 넓은 스테이지와 충분한 하중 대응이 가능한 구성이 필요합니다. 형상 정밀도를 좀 더 전문적으로 확인해야 하는 경우에는 진원도 측정기와 같은 장비를 함께 검토하는 것도 방법입니다.

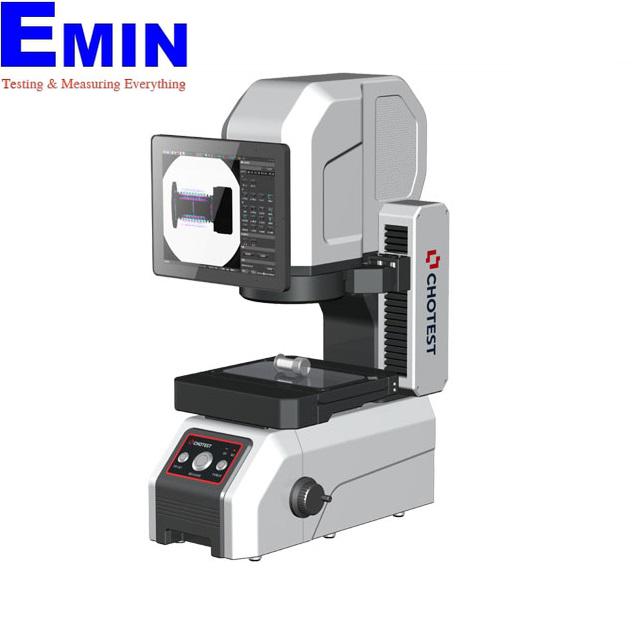

Chotest 플래시 측정기 라인업 예시

이 카테고리에서 확인할 수 있는 대표 제조사로는 Chotest가 있습니다. Chotest는 작업 범위와 정확도 요구에 따라 다양한 플래시 측정기 모델을 제공하고 있어, 소형 정밀 부품부터 비교적 넓은 시야가 필요한 검사까지 폭넓게 검토하기 좋습니다.

예를 들어 Chotest VX3030D와 VX3100D는 소형 부품 또는 길이 방향 형상을 빠르게 확인해야 하는 작업에 어울리는 모델로 볼 수 있습니다. 반면 VX3200D, VX3300D, VX4230S는 더 넓은 시야 또는 다른 워크 형상 조건을 고려해야 할 때 검토하기 좋으며, 대형 워크 대응 관점에서는 VX3500, VX8500 같은 모델도 비교 대상이 됩니다. 보다 높은 수준의 영상 센서 구성을 고려한다면 VX8200, VX8300처럼 20M CMOS 기반 모델도 선택 폭에 포함될 수 있습니다.

현장 운영 관점에서의 도입 이점

플래시 측정기의 강점은 단순히 빠르다는 점에만 있지 않습니다. 작업자마다 달라질 수 있는 측정 습관의 영향을 줄이고, 동일 조건에서 반복 측정을 수행하기 쉬워 검사 표준화에 도움이 됩니다. 특히 품질 관리 부서와 생산 부서가 동일 기준으로 결과를 공유해야 하는 환경에서는 영상 기반 측정 장비의 장점이 분명해집니다.

또한 수작업 계측으로는 시간이 많이 걸리던 다수 항목 측정에서 생산성을 높일 수 있습니다. 물론 모든 측정을 플래시 측정기로 대체하는 것은 아니며, 현장에서는 품목 특성에 따라 두께 측정기나 다른 기계 측정 장비와 조합해 운용하는 경우도 많습니다. 중요한 것은 장비 한 대의 성능보다, 실제 검사 프로세스 전체를 어떻게 단순화할 것인지입니다.

도입 전 검토하면 좋은 실무 체크포인트

장비 선정 전에는 측정 대상의 대표 샘플을 기준으로 외형 크기, 재질, 표면 상태, 필요한 측정 항목을 먼저 정리하는 것이 좋습니다. 그래야 넓은 시야가 필요한지, 더 높은 정확도가 우선인지, 또는 적재 하중과 장비 설치 공간이 더 중요한지 판단하기 쉬워집니다.

추가로 검사 빈도와 작업자 숙련도도 함께 봐야 합니다. 하루 측정 수량이 많고 교대 인원이 자주 바뀌는 환경이라면, 빠른 측정과 표준화된 판정 흐름을 지원하는 장비의 장점이 더 크게 나타날 수 있습니다. 반대로 소량 다품종 중심이라면 모델별 시야와 셋업 편의성을 꼼꼼히 비교하는 것이 중요합니다.
