끼움쇠

축과 하우징, 베어링, 기계 요소를 조립할 때는 아주 작은 간격 차이도 정렬 정밀도와 수명에 직접적인 영향을 줍니다. 이런 작업에서 필요한 것이 바로 끼움쇠이며, 원하는 간격을 정밀하게 보정하거나 높이 차이를 맞추는 데 널리 사용됩니다. 산업 현장에서는 설비 설치, 정렬, 유지보수, 베어링 장착 보조 등 다양한 용도로 활용되기 때문에 두께 선택과 규격 이해가 중요합니다.

끼움쇠가 필요한 작업 환경

끼움쇠는 단순한 보조 부품처럼 보이지만, 실제로는 기계 조립의 기준면을 맞추고 미세한 틈을 조정하는 데 중요한 역할을 합니다. 특히 회전체 정렬, 베이스 수평 조정, 부품 간 유격 보정처럼 수치 오차가 누적되기 쉬운 작업에서는 적절한 두께 조합이 작업 품질을 좌우할 수 있습니다.

정밀 조립 현장에서는 측정 후 바로 보정이 이뤄지는 경우가 많습니다. 이때 마이크로 미터나 캘리퍼스와 함께 사용하면 실제 간격과 필요한 보정값을 보다 명확하게 확인할 수 있습니다.

두께와 크기에 따라 달라지는 선택 기준

끼움쇠를 고를 때 가장 먼저 확인할 요소는 두께 범위와 가공 크기입니다. 같은 면적이라도 0.25mm, 0.70mm, 1.00mm, 2.00mm, 3.00mm처럼 두께가 달라지면 보정 방식과 적층 조합이 달라집니다. 필요한 간격을 한 장으로 맞출지, 여러 장을 조합할지에 따라 작업 편의성도 달라질 수 있습니다.

예를 들어 50X50, 75X75, 100X100 규격은 설치 공간과 접촉 면적에 따라 선택 폭이 나뉩니다. 소형 조립부에는 작은 규격이 유리할 수 있고, 보다 넓은 지지면이 필요한 경우에는 큰 규격이 안정적인 접촉을 돕습니다. 따라서 단순히 두께만 볼 것이 아니라, 실제 접촉 면적과 체결 구조까지 함께 고려하는 것이 좋습니다.

대표 제품 예시로 보는 구성 범위

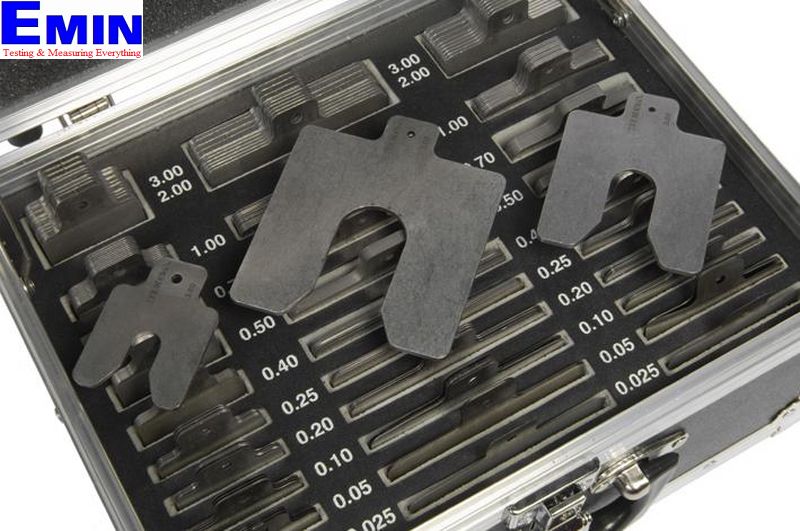

이 카테고리에서는 BEGA 제품을 중심으로 다양한 규격의 끼움쇠를 확인할 수 있습니다. 예를 들어 BEGA 100-025CS 심은 100X100X0.25mm 규격으로 미세한 간격 보정에 적합한 편이며, BEGA 100-070CV 심과 BEGA 100-100CW 심은 보다 일반적인 보정 작업에서 활용하기 좋습니다.

좀 더 큰 보정값이 필요한 경우에는 BEGA 100-200CX 심이나 BEGA 100-300CY 심처럼 두께가 큰 제품군을 검토할 수 있습니다. 또한 75X75 규격의 BEGA 75-070BV, 75-100BW, 75-200BX, 75-300BY와 50X50 규격의 BEGA 50-100AW, 50-200AX, 50-300AY처럼 크기별 선택지도 마련되어 있어 작업 공간에 맞는 구성이 가능합니다.

현장에서 자주 고려하는 사용 포인트

끼움쇠는 실제 사용 시 단품보다 조합 방식이 중요할 때가 많습니다. 목표 간격을 정확히 맞추기 위해 한 장의 두꺼운 심을 쓰는 방식과 여러 장의 얇은 심을 조합하는 방식은 각각 장단점이 있습니다. 얇은 제품을 여러 장 사용하는 경우 미세 조정이 쉬울 수 있지만, 접촉면 상태와 체결 안정성도 함께 점검해야 합니다.

또한 조립 전후의 편차를 확인하는 과정도 중요합니다. 설비 정렬이나 높이 보정 작업에서는 다이얼 표시기를 활용해 흔들림이나 편차를 체크하면 보다 안정적인 세팅에 도움이 됩니다. 기계 조립은 측정과 보정이 함께 움직이는 작업이므로, 끼움쇠는 측정 장비와 함께 이해하는 것이 효율적입니다.

끼움쇠 선택 시 확인하면 좋은 항목

실무에서는 제품명만 보고 선택하기보다 몇 가지 기준을 함께 보는 것이 좋습니다. 우선 필요한 보정 두께가 단일 값인지, 조정 가능한 범위를 두고 작업해야 하는지 확인해야 합니다. 그다음 설치 위치에 맞는 가로·세로 크기, 체결 구조와의 간섭 여부, 작업 후 유지보수 편의성까지 검토하면 선택 오류를 줄일 수 있습니다.

필요 두께: 목표 간격 보정값에 맞는지 확인
평면 크기: 접촉 면적과 설치 공간에 적합한지 검토
사용 방식: 단일 사용인지 적층 사용인지 판단
정렬 목적: 단순 높이 보정인지, 축 정렬 보정인지 구분
측정 연계: 측정 장비와 함께 검증 가능한 작업인지 확인

측정 장비와 함께 보면 더 이해하기 쉬운 카테고리

끼움쇠는 독립적인 소모품이면서도, 실제로는 정밀 측정과 조립 품질 관리의 흐름 안에서 사용됩니다. 부품 치수 확인이 우선이라면 두께 측정기 같은 장비를 함께 살펴보는 것도 도움이 됩니다. 작업 목적에 따라 측정 장비와 보정 부품을 함께 검토하면 현장 적용성이 높아집니다.

특히 반복 조립이나 유지보수 작업이 많은 설비에서는 규격별 끼움쇠를 체계적으로 준비해 두는 것이 유리합니다. 자주 사용하는 크기와 두께 범위를 기준으로 재고를 운영하면 정지 시간을 줄이고, 필요한 시점에 빠르게 보정 작업을 진행할 수 있습니다.

정확한 보정을 위한 기본 부품

작아 보이는 부품이지만, 끼움쇠는 기계 조립과 정렬의 정확도를 좌우하는 중요한 요소입니다. 필요한 두께와 면적, 조합 방식, 측정 장비와의 연계를 함께 고려하면 보다 실용적인 선택이 가능합니다. 현재 작업 중인 설비의 구조와 보정 목표를 기준으로 규격을 비교해 보면 적합한 제품군을 찾는 데 도움이 됩니다.
