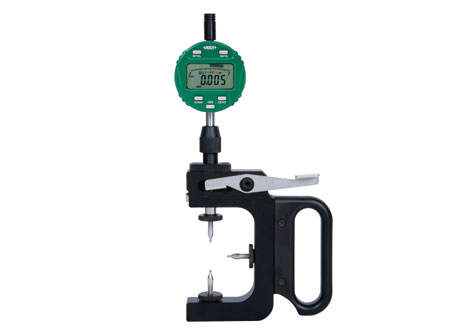

INSIZE 2165-40 Thread/Lead screw pitch diameter snap gages (20-40mm)

Range: 3-20mm

Accuracy: ±5μm

A: 132mm

B: 80mm

C: 37mm

L: 123mm

Ball tip diameter can be customized according to workpieces. Diameter of trapezoidal screw or external thread ball tips:

ØD=0.5 x pitch P/cos (thread angle a/2).

Ball tips diameter ØD of ball screw is corresponding steel ball specification

Probe retracting range: 3mm, measuring force: 20N Repeatability: 2μm

Details

■ Measure the pitch diameter of lead screw and external thread

■ Optional accessory: 0.001mm digital/dial indicators
