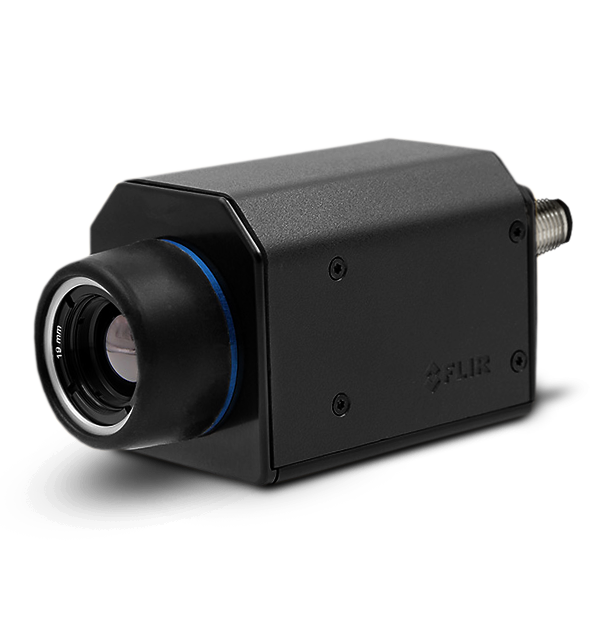

Camera ảnh nhiệt cố định FLIR A35 (FOV 45, 60 Hz)

Kiểu đầu nối I/O kỹ thuật số: Đầu nối M12 12-pole (dùng chung với Đồng bộ hóa kỹ thuật số và Nguồn điện bên ngoài)

Đầu vào kỹ thuật số: cách ly quang 1×, "0" <1.2 VDC, "1" = 2–25 VDC.

Mục đích đầu ra kỹ thuật số: Đầu ra mục đích chung đến thiết bị mở rộng (được lập trình)

Đầu ra kỹ thuật số: 1× cách ly quang, 2–40 VDC, tối đa 185 mA

EMC: •EN 61000-6-2 (Miễn nhiễm) •EN 61000-6-3 (Phát xạ) •FCC 47 CFR Phần 15 Lớp B (Phát xạ)

số f: 1.4

Tần số hình ảnh: 60 Hz

Độ nhạy nhiệt/NETD: <0.05°C ở 30°C (86°F) / 50 mK

Độ chính xác: ±5°C (±9°F) hoặc ±5% giá trị đọc

Truyền thông & Lưu trữ dữ liệu

Loại đầu nối I/O kỹ thuật số: Đầu nối M12 12-pole (dùng chung với Đồng bộ hóa kỹ thuật số và Nguồn điện bên ngoài)

Điện áp cách ly I/O kỹ thuật số: 500 VRMS

Điện áp cung cấp I/O kỹ thuật số: 2–40 VDC, tối đa 200 mA

Đầu vào kỹ thuật số: 1× cách ly quang, "0" <1.2 VDC, "1" = 2–25 VDC.

Mục đích đầu ra kỹ thuật số: Đầu ra mục đích chung cho thiết bị mở rộng (được lập trình)

Đầu ra kỹ thuật số: 1× cách ly quang, 2–40 VDC, tối đa 185 mA

Loại đầu nối đồng bộ hóa kỹ thuật: Đầu nối M12 12 cực (dùng chung với I/O kỹ thuật số và nguồn điện bên ngoài)

Ethernet: Điều khiển và hình ảnh

Giao tiếp Ethernet: GigE Vision ver. 1.2 Client API GenICam tương thích

Loại đầu nối Ethernet: RJ-45

Truyền phát hình ảnh Ethernet: 8 bit đơn sắc @ 60 Hz Tín hiệu tuyến tính/DDE Tự động/Thủ công Lật H&V 14 bit 320 × 256 pixel @ 60 Hz Tín hiệu tuyến tính/DDE Nhiệt độ tuyến tính Tương thích với GigE Vision và GenICam

Nguồn Ethernet: Cấp nguồn qua Ethernet, PoE IEEE 802.3af class 0 Power

Giao thức Ethernet: TCP, UDP, ICMP, IGMP, DHCP, GigEVision

Tiêu chuẩn Ethernet: IEEE 802.3

Loại Ethernet: Gigabit Ethernet

Đồng bộ hóa vào: 1×, không bị cách ly

Đồng bộ hóa vào - mục đích: Đồng bộ hóa khung hình vào để điều khiển camera

Đồng bộ hóa vào - loại: Bộ đệm LVC @3.3V, "0" <0.8 V, "1" >2.0 V.

Đồng bộ hóa ra: 1×, không bị cách ly

Đồng bộ hóa ra - mục đích: Đồng bộ hóa khung ra để điều khiển camera Ax5 khác

Đồng bộ hóa ra - loại: Bộ đệm LVC @ 3,3V, "0"=24 MA tối đa, "1"= –24 mA tối đa.

Hình ảnh & Quang học

Bước sóng đầu dò: 17 µm

Hằng số thời gian đầu dò: Thông thường là 12 ms

Loại đầu dò: Mảng mặt phẳng tiêu cự (FPA), microbolometer VOX không làm mát

Trường nhìn (FOV): 45° × 35°

Chế độ FLIR Screen-EST: Không

Số f: 1.4

Độ dài tiêu cự: 7.5 mm (0.30 in.)

Tiêu cự: Cố định

Tần số hình ảnh: 60 Hz

Độ phân giải IR: 320 × 256 pixel

Khoảng cách lấy nét tối thiểu: 2.5 cm (0.98 in.)

Độ phân giải không gian (IFOV): 2.267 mrad

Phạm vi quang phổ: 7.5–13 µm

Độ nhạy nhiệt/NETD: <0.05°C @ 30°C (86°F) / 50 mK

Đo lường & Phân tích

Độ chính xác: ±5°C (±9°F) hoặc ±5% giá trị đọc

Hiệu chỉnh truyền dẫn khí quyển: Tự động, dựa trên thông tin đầu vào về khoảng cách, nhiệt độ khí quyển và độ ẩm tương đối

Kích thước máy ảnh (D x R x C): 104.1 × 49.6 × 46.6 mm (4.1 × 1.9 × 1.8 in.)

Hiệu chỉnh độ phát xạ: Thay đổi từ 0.5 đến 1.0

Hiệu chỉnh phép đo: Các thông số vật thể toàn cục

Phạm vi nhiệt độ vật thể: -25°C đến 135°C (-13 đến 275°F) / –40°C đến 550°C (-40 đến 1022°F)

Hiệu chỉnh truyền dẫn quang học: Tự động, dựa trên tín hiệu từ các cảm biến bên trong

Hiệu chỉnh nhiệt độ biểu kiến ​​phản xạ: Tự động, dựa trên thông tin đầu vào về nhiệt độ phản xạ

Chung

Lắp đế: 4 × lỗ lắp ren M3 (phía dưới)

Vật liệu vỏ: Magiê và nhôm

Cung cấp bao gồm: Hộp đựng cứng vận chuyển; máy ảnh hồng ngoài có ống kính; Giá đỡ đế; Dây buộc cáp (2 cái); Cáp Ethernet CAT-6, 2m/6.6 ft (2 cái); Công cụ điều chỉnh tiêu cự FLIR ResearchIR Standard 4; Bộ cáp nguồn Gooseneck (Anh, EU, Hoa Kỳ); PoE Injector (cấp nguồn qua Ethernet); Tài liệu in, Chân đế để bàn

Kích thước đóng gói: hộp carton

Môi trường

EMC: •EN 61000-6-2 (Miễn nhiễm) •EN 61000-6-3 (Phát xạ) •FCC 47 CFR Phần 15 Lớp B (Phát xạ)

Vỏ bọc: IP 40 (IEC 60529) với giá đỡ đế được gắn

Độ ẩm (Hoạt động và Lưu trữ): IEC 60068-2-30/24 h Độ ẩm tương đối 95% 25°C đến 40°C (77°F đến 104°F)

Phạm vi nhiệt độ hoạt động: –15°C đến +50°C (+5°F đến +122°F) Phạm vi nhiệt độ hoạt động giả định rằng camera được gắn trên giá đỡ đế (có trong gói) hoặc loại tản nhiệt tương tự.

Sốc: 25 g (IEC 60068-2-27)

Phạm vi nhiệt độ lưu trữ: –40°C đến 70°C (–40°F đến 158°F)

Gắn chân máy: UNC ¼"-20 (ở ba mặt)

Rung: 2 g (IEC 60068-2-6 & MIL-STD810G)

Nguồn

Loại đầu nối nguồn ngoài: Đầu nối M12 12 cực (dùng chung với I/O kỹ thuật số và Đồng bộ hóa kỹ thuật số)

Hoạt động nguồn ngoài: 12/24 VDC, < 3.5 W danh định < 6.0 W tối đa

Phạm vi điện áp cho phép: 10–30 VDC
