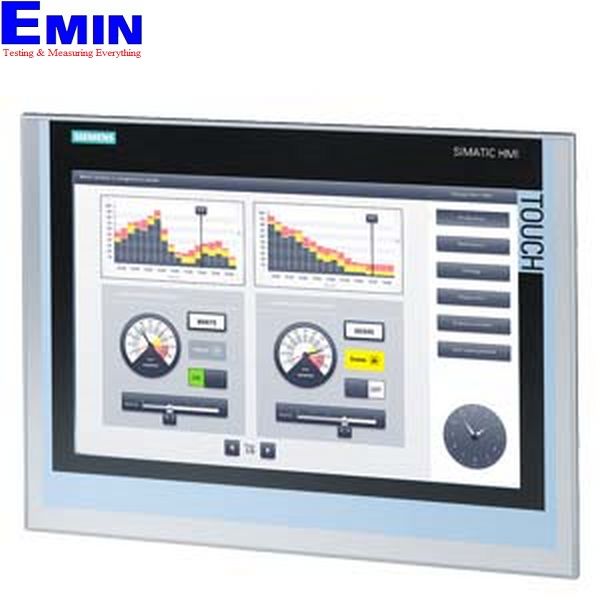

人机界面 S7-200/300/400

在自動化設備現場，操作人員需要的不只是看見數值，更需要快速理解設備狀態、執行參數設定，並與控制系統保持穩定互動。對於仍使用或維護 S7-200、S7-300、S7-400 架構的產線而言，選擇合適的 HMI 面板，往往直接影響操作效率、維修便利性與系統整合成本。

人機界面 S7-200/300/400 類別，主要對應 SIEMENS SIMATIC 生態中的操作面板與多功能面板，適合應用在機械設備、製程監控、設備改造與既有 PLC 系統延用等場景。若您的專案重點在於畫面顯示、按鍵操作、觸控操作或通訊相容性，這個分類能幫助您更快鎖定合適設備。

適用於既有西門子 PLC 架構的操作介面

在許多工廠中，S7-200、S7-300、S7-400 仍是穩定運作的重要控制平台，因此 HMI 的選型不僅要看螢幕尺寸，更要考慮與既有程式、通訊方式及工程軟體的配合。這類面板常被用於設備啟停、警報顯示、參數下載、狀態監視與簡易趨勢檢視，讓操作與維護更直觀。

本類別以 SIEMENS 相關 HMI 為主，涵蓋 Basic Panel、Touch Panel 與 Multi Panel 等不同定位。若現場系統已採用 SIMATIC PLC，選擇同一生態系的操作介面，通常有助於縮短整合時間，也較容易維持長期維護的一致性。

常見面板類型與使用差異

從實務應用來看，HMI 可依操作方式與功能層級做區分。按鍵式面板適合戴手套操作、環境較嚴苛或需要固定功能鍵位的機台；觸控式面板則更適合畫面切換頻繁、資料呈現較多或操作流程較彈性的應用。

例如 SIMATIC 6AV6647-0AH11-3AX0 KP300 BASIC MONO PN 屬於較精簡的基本型操作面板，適合簡單狀態顯示與基本控制；而 MP 277、MP 377、TP 177A、TP1500 Comfort 等產品，則對應從中小型設備到較複雜監控畫面的不同需求。選擇時不一定是螢幕越大越好，而是要看現場資訊量、操作頻率與安裝空間是否匹配。

選購時應優先評估的幾個重點

第一個重點是通訊介面。若現場 PLC 涉及 PROFINET、MPI 或 PROFIBUS DP，面板本身是否支援相應通訊，就會影響後續整合效率。尤其在舊系統升級或局部更換時，確認現有網路架構與面板相容性非常重要。

第二個重點是畫面需求與操作習慣。若只是簡單參數設定與狀態查看，小尺寸 Basic Panel 可能已足夠；若需呈現更多流程資訊、警報頁面或多畫面切換，則可考慮 MP 277、MP 377 或 Comfort 等級產品。像 Siemens 6AV6644-0AC01-2AX1 MP 377 19 吋觸控面板，便更適合資訊量較大的監控介面。

第三個重點是工程軟體與既有專案延續性。部分型號會對應 WinCC Basic、WinCC Flexible 或 WinCC Comfort 等不同設定環境，因此在維護舊設備時，除了硬體本體，也要一併考量原專案版本與後續修改便利性。

適合的應用情境

這類人機界面常見於包裝機、輸送設備、食品加工、組裝產線、水處理設備與公用系統監控。對現場人員而言，HMI 的價值不只是顯示資料，更在於把 PLC 的運作邏輯轉換成容易操作與判讀的畫面，讓設備異常更容易被發現，日常操作也更標準化。

若是設備翻修、舊機改造或備品替換需求，S7-200/300/400 相容的 HMI 尤其重要。此時常見的需求不是全面升級，而是在保留原控制架構下，找到可順利銜接的操作面板，減少停機與重新開發成本。

與周邊配件搭配時的考量

HMI 不會獨立存在於系統之外，實際導入時通常還會牽涉到連接線材、安裝結構與控制器本體。若您同時在規劃 PLC 或舊系統維修，也可延伸參考S7-200 / 300/400 / HMI / Logo 電纜，有助於確認面板與控制器之間的連接方式。

若專案本身與 S7-300 或 S7-400 控制系統相關，也可搭配了解S7-300 導軌與S7-400 導軌等相關配套。這些項目雖然不是操作面板本身，但對於控制櫃整體配置、安裝維護與系統整合都具有實際影響。

幾個具代表性的 SIEMENS HMI 產品方向

若需求偏向基本顯示與簡潔操作，可留意 KP300 BASIC MONO PN 這類 Basic Panel；若需要中階多功能顯示，可參考 MP 177、TP 177A、TP 277 或 MP 277 系列；若現場有較多畫面、資料與操作功能，MP 377 或 TP1500 Comfort 這類面板通常更符合需求。

例如 Siemens 6AV6643-0AA01-1AX0 TP 277 6 吋觸控面板，適合空間較受限但仍需要圖形化介面的設備；Siemens 6AV6643-0ED01-2AX0 MP 277 10 吋則更適合顯示內容較多的操作畫面；而西門子 6AV2124-0QC02-0AX0 HMI TP1500 舒適型，則可作為較高階可視化需求的參考方向。實際選擇時，仍應回到您的 PLC 架構、通訊方式與畫面需求進行判斷。
