Cảm biến đo nhiệt độ kiểu PT-100, PT-200, PT-500, PT-1000 EiUK

Trong nhiều hệ thống giám sát và điều khiển nhiệt độ, yêu cầu quan trọng không chỉ là đo được nhiệt độ mà còn phải đảm bảo độ ổn định, khả năng lặp lại và tính tương thích với thiết bị hiện trường. Đây là lý do các đầu dò và cảm biến dùng phần tử PT-100, PT-200, PT-500, PT-1000 được sử dụng rộng rãi trong công nghiệp, HVAC, phòng thí nghiệm và các ứng dụng kiểm tra tiếp xúc.

Danh mục Cảm biến đo nhiệt độ kiểu PT-100, PT-200, PT-500, PT-1000 phù hợp cho nhu cầu từ đo nhiệt độ quy trình, giám sát môi trường làm việc đến tích hợp với bộ hiển thị, bộ ghi dữ liệu hoặc PLC. Tùy cấu hình, người dùng có thể chọn dạng đầu dò rời, cảm biến có transmitter 4-20 mA hoặc đầu đo chuyên dụng cho thiết bị cầm tay.

Vì sao cảm biến Pt được dùng nhiều trong đo nhiệt độ?

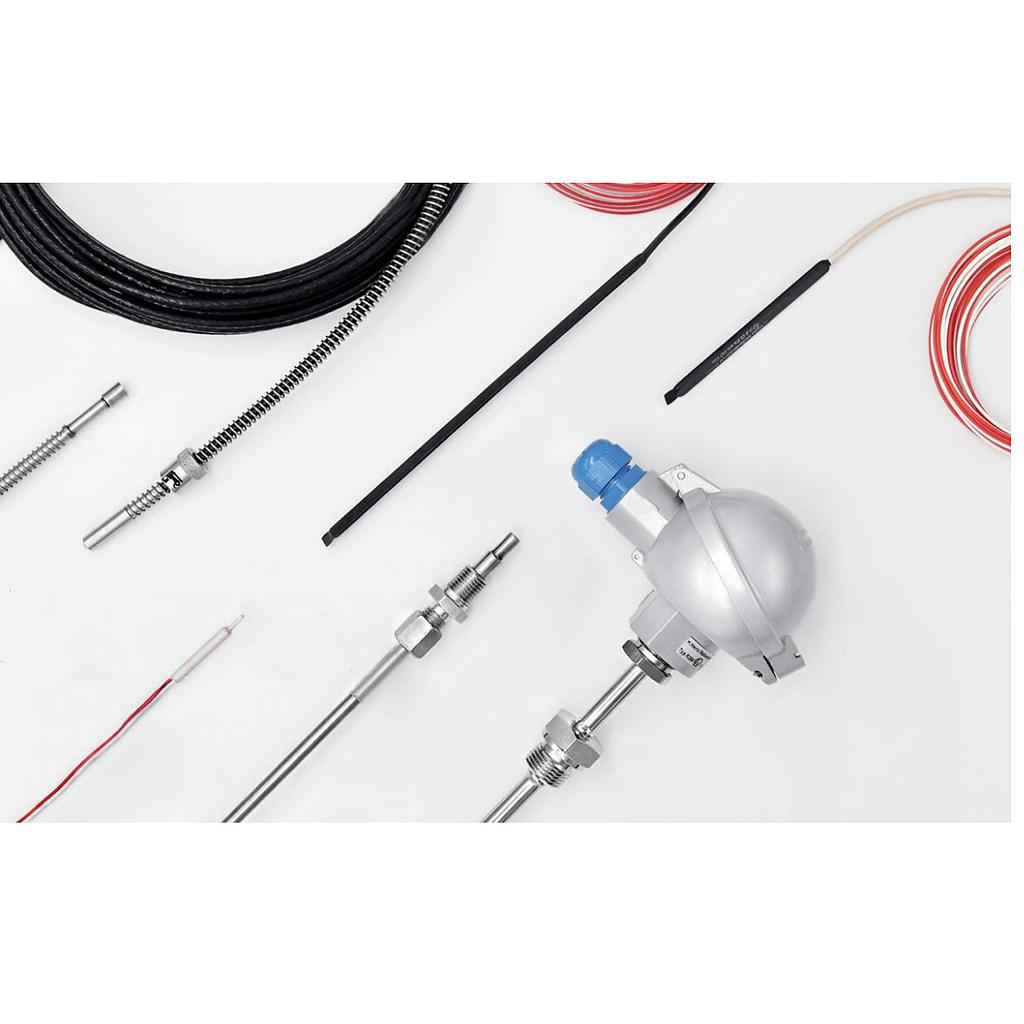

Cảm biến nhiệt độ kiểu Pt hoạt động dựa trên sự thay đổi điện trở của bạch kim theo nhiệt độ. Trong đó, PT100 và PT1000 là hai cấu hình rất phổ biến nhờ đặc tính tuyến tính tương đối tốt, độ ổn định cao và phù hợp cho các phép đo cần độ tin cậy lâu dài.

So với nhiều công nghệ đo khác, nhóm cảm biến này thường được ưu tiên khi cần độ chính xác, khả năng đo tiếp xúc ổn định và dễ tích hợp vào hệ thống điều khiển. Nếu cần mở rộng sang các cấu hình tương tự, người dùng cũng có thể tham khảo thêm danh mục cảm biến nhiệt điện trở để so sánh theo kiểu đầu dò và mục đích sử dụng.

Các dạng sản phẩm thường gặp trong danh mục này

Trên thực tế, cảm biến Pt không chỉ tồn tại dưới dạng đầu dò đơn thuần. Một số model được tích hợp sẵn transmitter để xuất tín hiệu dòng 4-20 mA, phù hợp cho đi dây xa và kết nối trực tiếp với hệ thống giám sát công nghiệp. Ví dụ, model OMEGA M12TXSS-PT100-24MM-G1/8 là cảm biến RTD vỏ thép không gỉ, có đầu ra analog 4 đến 20 mA, phù hợp cho các điểm đo yêu cầu tín hiệu tiêu chuẩn công nghiệp.

Bên cạnh đó, dòng Dwyer TTW-104, TTW-106, TTW-108, TTW-112 và TTW-118 là các transmitter nhiệt độ dạng ngâm, chống thời tiết, dùng phần tử Pt100 và đầu ra 2 dây 4-20 mA. Nhóm này phù hợp cho HVAC và các vị trí lắp đặt hiện trường cần cấp bảo vệ vỏ tốt, đặc biệt khi chiều dài đầu dò khác nhau ảnh hưởng trực tiếp đến khả năng tiếp cận điểm đo.

Ở hướng ứng dụng đo kiểm, các đầu dò như TESTO 0609 1773, TESTO 0614 1272 hay Chauvin Arnoux P01710070 thiên về đo tiếp xúc với thiết bị cầm tay. Chúng không thay thế hoàn toàn cảm biến quá trình, nhưng lại rất hữu ích trong bảo trì, kiểm tra nhanh, kiểm chứng nhiệt độ bề mặt hoặc đo tại những vị trí không cần lắp cố định.

Tiêu chí lựa chọn cảm biến PT100, PT1000 phù hợp

Khi chọn cảm biến, trước tiên cần xác định dải nhiệt độ làm việc và môi trường đo. Với ứng dụng quy trình có nhiệt độ vừa phải, model OMEGA nêu trên có dải đo quá trình từ -50 °C đến 120 °C, còn một số đầu dò TESTO có thể làm việc đến 300 °C hoặc 400 °C, phù hợp hơn cho các bài toán đo tiếp xúc nhiệt độ cao.

Tiếp theo là dạng tín hiệu đầu ra. Nếu hệ thống đang dùng PLC, bộ điều khiển hoặc bộ ghi nhận tín hiệu analog, cảm biến có đầu ra 4-20 mA thường giúp triển khai thuận tiện hơn. Ngược lại, nếu bạn cần đầu dò kết nối với thiết bị cầm tay hoặc máy đo chuyên dụng, các đầu dò Pt100 hoặc PT1000 dạng jack, dạng cáp cố định sẽ phù hợp hơn.

Ngoài ra, cần xem xét vật liệu vỏ, cấp bảo vệ và cấu trúc cơ khí. Thân inox như trên model OMEGA thích hợp cho môi trường công nghiệp và điểm đo tiếp xúc trực tiếp với môi chất, trong khi các dòng Dwyer dạng chống thời tiết phù hợp lắp ngoài hiện trường. Nếu đang tìm cảm biến cho môi trường sản xuất nói chung, có thể tham khảo thêm danh mục cảm biến nhiệt độ công nghiệp để mở rộng lựa chọn.

Ứng dụng thực tế của cảm biến Pt trong công nghiệp và đo kiểm

Nhóm cảm biến này xuất hiện nhiều trong tủ điều khiển, đường ống, bồn chứa, hệ HVAC, giám sát nước nóng, khí nóng hoặc các khu vực cần theo dõi nhiệt độ ổn định. Trong các hệ thống đó, tín hiệu 4-20 mA từ cảm biến Pt giúp truyền xa tốt và giảm nhiễu, đặc biệt khi đi dây trong môi trường công nghiệp.

Ở mảng bảo trì và kiểm tra hiện trường, đầu dò Pt100 hoặc PT1000 còn được dùng để đối chiếu nhiệt độ, kiểm tra điểm nóng, xác minh điều kiện vận hành thiết bị và hỗ trợ hiệu chuẩn nội bộ. Chẳng hạn, Chauvin Arnoux C.A 1823 là thiết bị đo nhiệt độ tiếp xúc hỗ trợ Pt100 và Pt1000, phù hợp cho nhu cầu kiểm tra linh hoạt thay vì lắp cố định tại một điểm.

Một số đầu dò chuyên biệt như TESTO 8711 0063 cho đo nhiệt độ bề mặt hoặc Rotronic AC1913-A cho tiếp xúc ở cấu trúc mỏng cũng cho thấy hệ sinh thái cảm biến Pt khá đa dạng. Điều này giúp người dùng lựa chọn theo bài toán cụ thể thay vì chỉ dựa vào tên cảm biến.

Sự khác nhau giữa đầu dò rời và cảm biến có transmitter

Đầu dò rời thường được chọn khi đã có sẵn thiết bị đọc tín hiệu phù hợp, ví dụ máy đo cầm tay, bộ ghi hoặc bộ hiển thị có ngõ vào RTD. Ưu điểm là linh hoạt, dễ thay đổi theo từng phép đo và phù hợp cho công việc kiểm tra, thử nghiệm hoặc lấy mẫu tại nhiều vị trí.

Ngược lại, cảm biến tích hợp transmitter phù hợp hơn với hệ thống tự động hóa cần tín hiệu chuẩn 4-20 mA. Ví dụ như Dwyer TTW hoặc OMEGA M12TXSS-PT100-24MM-G1/8 có thể giúp giảm yêu cầu xử lý tín hiệu ở đầu nhận, đơn giản hóa việc tích hợp vào tủ điện và cải thiện tính thực dụng khi vận hành lâu dài.

Nếu ứng dụng của bạn không dùng phần tử Pt mà cần cảm biến nhiệt điện nhanh, chi phí tối ưu hoặc cấu hình khác, có thể tham khảo thêm cảm biến đo nhiệt độ kiểu NTC hoặc cảm biến đo nhiệt độ kiểu K để đối chiếu theo nguyên lý và phạm vi ứng dụng.

Một số hãng và model tiêu biểu trong danh mục

Danh mục này quy tụ nhiều lựa chọn từ các hãng quen thuộc trong đo lường và thiết bị công nghiệp như Chauvin Arnoux, Dwyer, OMEGA, TESTO và Rotronic. Mỗi hãng có xu hướng mạnh ở một nhóm ứng dụng khác nhau, từ cảm biến quá trình, đo HVAC cho tới đầu dò phục vụ kiểm tra hiện trường.

Về minh họa, OMEGA M12TXSS-PT100-24MM-G1/8 phù hợp cho yêu cầu cảm biến RTD có thân inox, ren lắp và đầu ra analog. Dwyer TTW-104 đến TTW-118 thích hợp cho lắp đặt ngâm ngoài hiện trường với nhiều lựa chọn chiều dài đầu dò. Trong khi đó, TESTO 0609 1773, TESTO 0614 1272, Chauvin Arnoux P01710070 hay Rotronic AC1913-A phản ánh rõ nhóm đầu dò phục vụ đo tiếp xúc và kiểm tra chuyên dụng.

Lưu ý khi triển khai và vận hành

Khi lắp đặt cảm biến Pt, cần chú ý đến vị trí đặt đầu dò, độ sâu nhúng, môi trường tiếp xúc và cách bảo vệ dây tín hiệu. Với loại transmitter 4-20 mA, thông số nguồn cấp và tải cho phép cần được kiểm tra trước để đảm bảo tín hiệu truyền về ổn định.

Ngoài ra, sai số tổng thể của phép đo không chỉ phụ thuộc vào cảm biến mà còn liên quan đến bộ hiển thị, bộ ghi, cách lắp đặt và điều kiện môi trường. Vì vậy, việc chọn đúng cấu trúc đầu dò, đúng chiều dài và đúng kiểu tín hiệu thường quan trọng không kém việc chọn đúng model.

Nếu bạn đang cần giải pháp đo nhiệt độ ổn định cho hệ thống công nghiệp, HVAC hay công việc kiểm tra hiện trường, nhóm cảm biến PT-100, PT-200, PT-500, PT-1000 là lựa chọn đáng cân nhắc nhờ tính linh hoạt và độ tin cậy cao. Việc xác định rõ môi trường đo, kiểu lắp đặt và phương thức lấy tín hiệu sẽ giúp thu hẹp lựa chọn nhanh hơn và chọn đúng thiết bị phù hợp với nhu cầu thực tế.
