Trong các hệ thống vi ba và mmWave, việc truyền năng lượng RF ở tần số cao đòi hỏi cấu trúc dẫn truyền ổn định, tổn hao thấp và phù hợp với mức công suất làm việc. Đây là lý do ống dẫn sóng (Waveguide) vẫn giữ vai trò quan trọng trong nhiều ứng dụng viễn thông, radar, đo kiểm phòng thí nghiệm và tích hợp tuyến truyền dẫn tần số cao.

Trên trang danh mục này, người dùng có thể tìm thấy nhiều cấu hình waveguide phục vụ các nhu cầu khác nhau như đoạn dẫn thẳng, loại linh hoạt, bộ chuyển tiếp giữa các chuẩn WR hoặc giải pháp chuyển đổi từ waveguide sang đầu nối đồng trục. Việc lựa chọn đúng cấu hình ngay từ đầu giúp hệ thống vận hành ổn định hơn, đồng thời giảm rủi ro suy hao và sai lệch ghép nối.

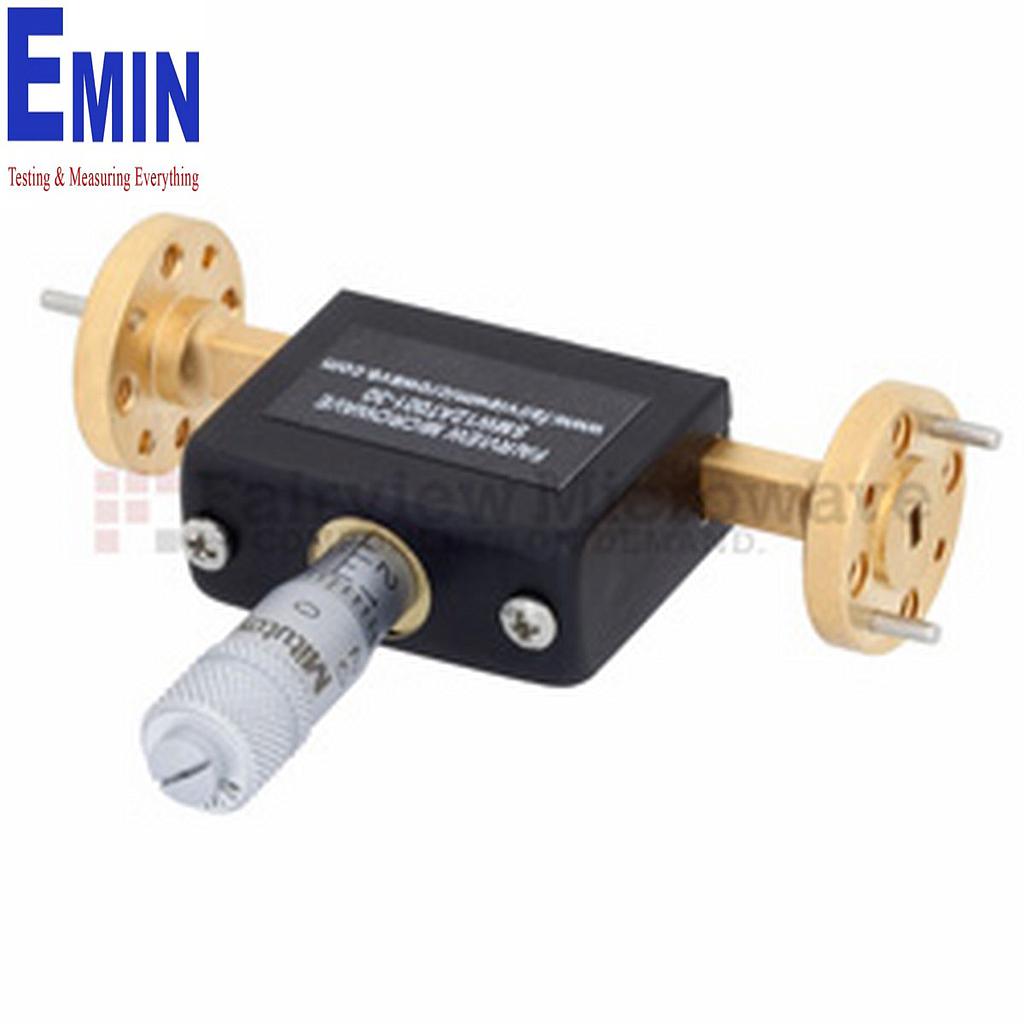

Vai trò của ống dẫn sóng trong hệ thống tần số cao

Khác với cáp đồng trục thường dùng ở dải tần thấp đến trung bình, waveguide phát huy ưu thế khi tần số tăng cao và yêu cầu truyền công suất RF lớn hơn. Cấu trúc dẫn sóng kim loại giúp tín hiệu được dẫn truyền với đặc tính điện từ phù hợp cho các ứng dụng vi ba, nhất là khi cần kiểm soát tốt tổn hao chèn và độ phản xạ.

Trong thực tế, ống dẫn sóng xuất hiện ở nhiều vị trí như kết nối giữa nguồn phát và anten, giữa các khối phát/thu, trong băng thử microwave hoặc ở các cụm chuyển đổi sang giao diện đồng trục. Nếu hệ thống còn dùng thêm đầu nối chuyển đổi cho các giao tiếp RF khác nhau, việc đồng bộ chuẩn cơ khí và chuẩn điện giữa các điểm ghép là đặc biệt quan trọng.

Các nhóm sản phẩm thường gặp trong danh mục này

Danh mục Ống dẫn sóng (Waveguide) không chỉ gồm một kiểu sản phẩm duy nhất. Bên cạnh các đoạn dẫn sóng tiêu chuẩn, người dùng còn gặp các mẫu linh hoạt, các đoạn chuyển tiếp giữa hai kích thước WR, cũng như các bộ chuyển đổi từ waveguide sang SMA hoặc N Type để kết nối với thiết bị đo, module RF và hệ thống tích hợp.

Một ví dụ điển hình là Pasternack PE-W137TF006-24, thuộc nhóm ống dẫn sóng linh hoạt có thể xoay. Dòng này phù hợp cho các vị trí lắp đặt cần điều hướng cơ khí hoặc cần bù sai lệch khi đi dây trong không gian hẹp. Ở nhóm chuyển đổi, các model như A-INFOMW 90WCAS WR90 sang SMA Female hoặc A-INFO 90WCAN_BE WR90 sang N Type Female cho thấy vai trò của waveguide như một cầu nối giữa tuyến truyền dẫn vi ba và hạ tầng đo kiểm dùng đầu nối đồng trục quen thuộc.

Cách chọn waveguide theo dải tần và chuẩn WR

Tiêu chí đầu tiên khi chọn waveguide là dải tần hoạt động. Mỗi kích thước WR tương ứng với một khoảng tần số phù hợp, vì vậy không thể chọn chỉ dựa trên hình dạng bên ngoài hoặc kích thước cơ khí. Chẳng hạn, các cấu hình WR90 thường được dùng ở dải X-band quanh 8.2 đến 12.4 GHz, trong khi các chuẩn nhỏ hơn như WR-28, WR-22, WR-19, WR-15, WR-12 hay WR-10 được dùng cho các dải tần cao hơn, bao gồm cả mmWave.

Một số sản phẩm tiêu biểu minh họa khá rõ cho nguyên tắc này. Fairviewmicrowave có các model như FMMT3005 WR-28 - SMA Female cho 26.5 GHz đến 40 GHz, FMMT3004 WR-22 cho 33 GHz đến 50 GHz, FMMT3001 WR-12 cho 60 GHz đến 90 GHz và FMMT3000 WR-10 cho 75 GHz đến 100 GHz. Việc đối chiếu đúng dải tần làm việc của hệ thống với chuẩn WR là bước nền tảng trước khi xét đến các yếu tố khác như kiểu mặt bích, đầu nối hay công suất chịu đựng.

Những thông số cần quan tâm khi lựa chọn

Sau khi xác định đúng chuẩn waveguide, người dùng nên xem tiếp các thông số như VSWR, tổn hao chèn, khả năng chịu công suất liên tục và công suất đỉnh. Đây là các chỉ số ảnh hưởng trực tiếp đến hiệu quả ghép nối và độ ổn định của tuyến RF, đặc biệt trong các ứng dụng công suất cao hoặc hệ thống cần độ lặp lại tốt khi đo kiểm.

Với các mẫu chuyển đổi waveguide sang đồng trục, cần chú ý thêm loại đầu nối, trở kháng và kiểu cơ khí. Ví dụ, A-INFOMW 75WCAS là cấu hình WR75 sang SMA Female, trong khi A-INFO 90WCAN_BE chuyển từ WR90 sang N Type Female. Ở những hệ thống có nhiều khối chức năng mắc nối tiếp, người dùng cũng có thể cần phối hợp thêm các phần tử như bộ cách ly để hạn chế phản xạ ngược hoặc bảo vệ tầng phát.

Lựa chọn theo yêu cầu lắp đặt cơ khí và tích hợp hệ thống

Không phải mọi ứng dụng đều phù hợp với ống dẫn sóng cứng tiêu chuẩn. Trong tủ thiết bị, băng thử hoặc các cụm tích hợp có không gian hạn chế, yếu tố cơ khí như bán kính uốn, khả năng xoắn, chiều dài đoạn nối và hướng ra đầu nối có thể ảnh hưởng lớn đến hiệu quả triển khai. Khi đó, waveguide linh hoạt hoặc bộ chuyển đổi góc vuông thường là lựa chọn thực tế hơn.

Pasternack PE-W137TF006-24 là ví dụ phù hợp cho nhu cầu này khi thuộc nhóm linh hoạt có thể xoay, hỗ trợ việc bố trí đường truyền thuận tiện hơn trong môi trường lắp ráp chật. Trong khi đó, các bộ chuyển đổi góc vuông của A-INFOMW giúp đổi giao diện waveguide sang SMA Female mà vẫn tối ưu hướng lắp đặt. Nếu hệ thống còn phân phối tín hiệu sang nhiều nhánh, người dùng có thể tham khảo thêm bộ chia nguồn để hoàn thiện cấu trúc tuyến RF.

Một số hãng và dòng sản phẩm đáng chú ý

Trong danh mục này, Fairviewmicrowave nổi bật ở các cấu hình waveguide cho dải tần cao, bao gồm nhiều model WR khác nhau phục vụ từ microwave đến mmWave. Các sản phẩm dạng WR-28, WR-22, WR-19, WR-15, WR-12 và WR-10 phù hợp cho nhu cầu kết nối đo kiểm hoặc tích hợp tuyến truyền dẫn ở các dải tần chuyên biệt.

A-INFOMW lại thể hiện rõ thế mạnh ở nhóm bộ chuyển đổi giữa waveguide và đầu nối đồng trục như SMA Female hoặc N Type Female, hỗ trợ tích hợp với nhiều thiết bị RF phổ biến. Trong khi đó, Pasternack cung cấp các cấu hình linh hoạt và dễ triển khai thực tế hơn ở những bài toán yêu cầu thích nghi cơ khí cao. Việc chọn hãng nên dựa trên kiểu sản phẩm cần dùng, chuẩn giao tiếp và mục tiêu tích hợp cụ thể thay vì chỉ nhìn vào tên thương hiệu.

Ứng dụng phổ biến của ống dẫn sóng

Waveguide thường được sử dụng trong các hệ thống thông tin vi ba, radar, anten feed, trạm thử nghiệm tần số cao, thiết bị đo RF và các mô-đun truyền dẫn chuyên dụng. Ở những dải tần mà cáp đồng trục bắt đầu bộc lộ hạn chế về tổn hao hoặc công suất, ống dẫn sóng trở thành lựa chọn hợp lý hơn về mặt kỹ thuật.

Ngoài ứng dụng truyền dẫn trực tiếp, waveguide còn đóng vai trò trung gian giữa các phần tử trong hệ sinh thái RF như đầu nối, bộ chuyển đổi, khối phát công suất hoặc các phần tử điều hướng tín hiệu. Với các hệ thống cần chuyển mạch đường truyền, việc kết hợp cùng công tắc viễn thông cũng là hướng triển khai thường gặp trong phòng lab và hệ thống kiểm thử tự động.

Kết luận

Lựa chọn đúng ống dẫn sóng không chỉ là chọn đúng kích thước WR, mà còn cần cân nhắc dải tần, kiểu chuyển đổi, công suất, đặc tính phản xạ và điều kiện lắp đặt thực tế. Với các hệ thống vi ba và mmWave, đây là nhóm linh kiện có ảnh hưởng trực tiếp đến độ ổn định truyền dẫn và hiệu quả tích hợp của toàn bộ tuyến RF.

Nếu đang tìm giải pháp phù hợp cho ứng dụng đo kiểm, truyền dẫn công suất cao hoặc kết nối giữa waveguide và đồng trục, người dùng nên bắt đầu từ đúng dải tần và giao diện hệ thống đang sử dụng. Từ đó, việc đối chiếu giữa các cấu hình của Fairviewmicrowave, Pasternack và A-INFOMW sẽ giúp thu hẹp lựa chọn nhanh hơn và sát với nhu cầu kỹ thuật thực tế.
