Trong các hệ thống RF, đo kiểm viễn thông và cấp nguồn cho phần tử cao tần, nhu cầu đưa điện áp DC lên cùng một đường truyền với tín hiệu mà vẫn hạn chế ảnh hưởng đến đặc tính tín hiệu là yêu cầu rất phổ biến. Đây cũng là lý do bộ lệch chữ T được sử dụng rộng rãi trong phòng lab, dây chuyền thử nghiệm và nhiều cấu hình đo lường chuyên dụng.

Thiết bị này đặc biệt hữu ích khi cần cấp bias cho mạch khuếch đại, antenna chủ động hoặc các khối RF đặt xa nguồn cấp. Nếu chọn đúng dải tần, đúng đầu nối và đúng giới hạn điện áp, dòng điện, bộ lệch chữ T có thể giúp hệ thống hoạt động gọn hơn, ổn định hơn và thuận tiện hơn trong quá trình cấu hình đo.

Bộ lệch chữ T hoạt động như thế nào?

Về nguyên lý, bộ lệch chữ T, còn gọi là bias tee, cho phép ghép hoặc tách DC và RF trên cùng một đường truyền. Nhánh DC đưa nguồn một chiều vào đường tín hiệu thông qua mạch lọc phù hợp, trong khi nhánh RF vẫn duy trì đường đi cho tín hiệu cao tần với trở kháng kiểm soát theo cấu hình thiết kế.

Nhờ cơ chế này, người dùng có thể cấp nguồn cho thiết bị ở đầu xa mà không cần đi thêm một đường cấp riêng biệt. Trong môi trường đo kiểm, điều này giúp giảm số lượng cáp, đơn giản hóa setup và hỗ trợ kiểm tra các phần tử đang cần phân cực làm việc ngay trên tuyến tín hiệu RF.

Khi xây dựng hệ thống đầy đủ, bộ lệch chữ T thường đi cùng các linh kiện như đầu nối chuyển đổi để tương thích cổng kết nối hoặc phối hợp với các phần tử RF khác trong cùng tuyến đo.

Khi nào nên dùng bộ lệch chữ T?

Bộ lệch chữ T phù hợp trong các tình huống cần đưa nguồn DC vào thiết bị RF mà không muốn làm gián đoạn đường truyền tín hiệu. Ví dụ điển hình là cấp nguồn cho bộ khuếch đại, mạch active antenna, module thu phát hoặc các khối kiểm thử cần bias trong lúc vẫn theo dõi phổ, suy hao hay đáp tuyến tần số.

Trong thực tế, thiết bị này cũng được dùng để tách phần DC ra khỏi đường tín hiệu trước khi đưa tín hiệu vào máy đo, từ đó góp phần bảo vệ cổng vào của thiết bị phân tích. Ở những cấu hình phức tạp hơn, bộ lệch chữ T có thể xuất hiện cùng bộ cách ly RF hoặc các phần tử chia tuyến để kiểm soát tốt hơn đặc tính hệ thống.

Tiêu chí lựa chọn phù hợp với hệ thống RF

Yếu tố đầu tiên cần xem là dải tần làm việc. Nếu ứng dụng chỉ ở vùng tần số thấp đến trung bình, người dùng có thể ưu tiên các model có dải làm việc phù hợp để tối ưu chi phí và độ tương thích. Ngược lại, với bài toán vi sóng hoặc băng tần rất rộng, cần chọn model có giới hạn tần số đủ cao và đầu nối tương ứng.

Tiếp theo là điện áp, dòng DC tối đa và loại đầu nối. Đây là các thông số ảnh hưởng trực tiếp tới độ an toàn khi cấp bias. Ngoài ra, trở kháng hệ thống, chất lượng cáp đồng trục và mức suy hao chèn cũng cần được cân nhắc để tránh làm thay đổi kết quả đo hoặc gây suy giảm không mong muốn trên đường RF.

Một điểm thường bị bỏ qua là tính đồng bộ trong toàn tuyến: đầu nối, phụ kiện ghép nối và thiết bị phân phối tín hiệu nên tương thích với nhau. Khi cần chia hoặc ghép nhiều nhánh tín hiệu, người dùng có thể tham khảo thêm bộ chia nguồn để hoàn thiện cấu hình hệ thống.

Một số lựa chọn tiêu biểu trong danh mục

Ở nhóm ứng dụng phổ thông đến trung tần, Tekbox có model TBBT01 với dải tần từ 5 kHz đến 1.2 GHz, phù hợp cho nhiều nhu cầu thử nghiệm, EMC và cấu hình cấp bias trên các tuyến RF không yêu cầu tần số quá cao. Đây là lựa chọn đáng chú ý khi cần làm việc ở dải thấp, dòng điện lớn hơn và kết nối theo cấu hình thực dụng trong phòng thử nghiệm.

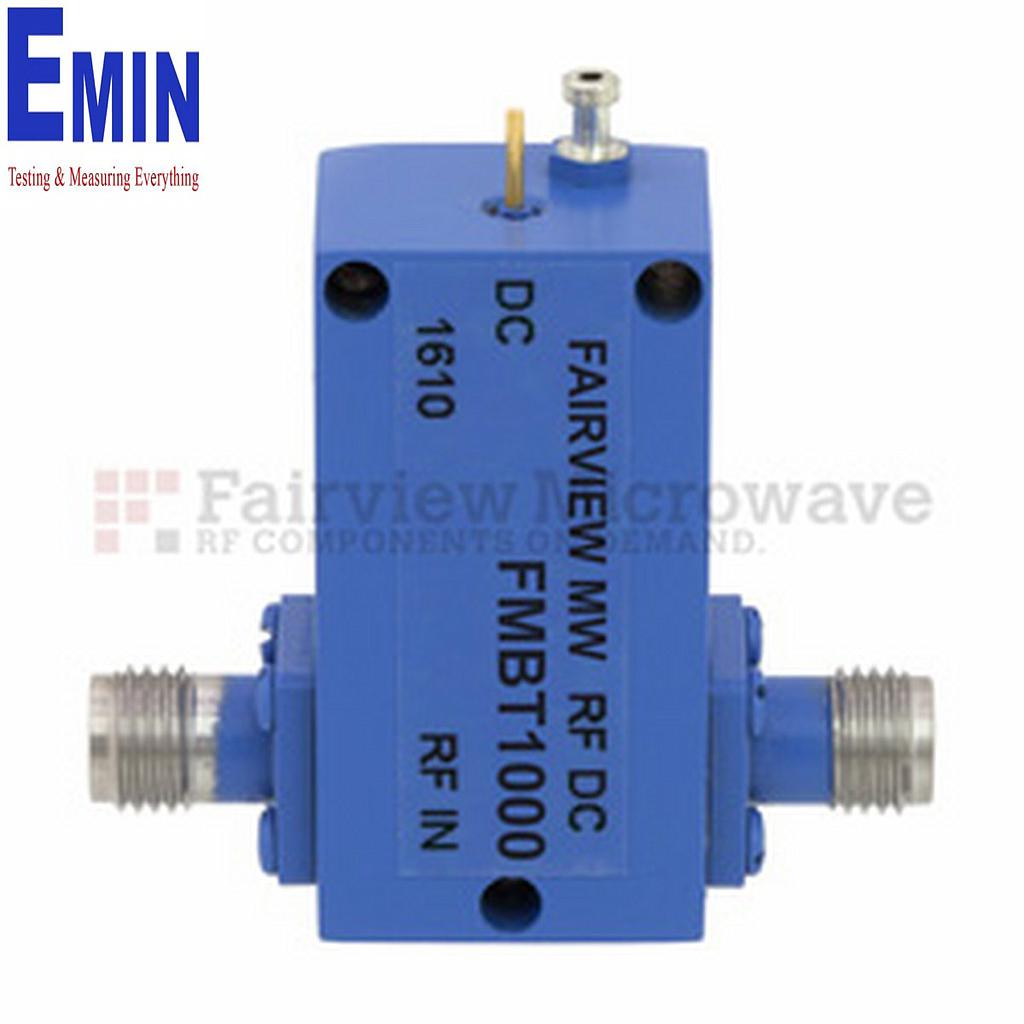

Với các hệ thống tần số cao hơn, Fairviewmicrowave có nhiều model trải từ vài GHz đến hàng chục GHz. Chẳng hạn, Fairview SB3000 phù hợp cho dải 10 MHz đến 3 GHz; SB6000A mở rộng lên 6 GHz; FMBT1000 làm việc trong vùng 500 MHz đến 10 GHz; còn SB18000A hỗ trợ tới 18 GHz. Các model này thích hợp khi cần lựa chọn theo mức tần số, dòng DC và kiểu đầu nối SMA quen thuộc.

Nếu ứng dụng đi sâu vào vi sóng cao hoặc mmWave, các model như Fairview SB4000A, SB4030, SB65000A hay SB85000 sẽ phù hợp hơn nhờ dải tần mở rộng rất lớn. Ví dụ, SB85000 hỗ trợ tới 85 GHz với giới hạn 25 V DC và 500 mA, phù hợp cho các cấu hình thử nghiệm yêu cầu đầu nối 1.85 mm và khả năng làm việc ở băng tần rất cao.

Hướng dẫn kết nối và sử dụng an toàn

Trước khi lắp đặt, cần kiểm tra kỹ sơ đồ cổng trên thiết bị: cổng RF, cổng DC và cổng kết hợp hoặc đầu ra hệ thống. Việc cắm nhầm cổng có thể gây sai lệch phép đo hoặc đưa nguồn DC tới vị trí không mong muốn. Tốt nhất nên ngắt nguồn toàn bộ hệ thống trước khi thực hiện kết nối.

Sau khi hoàn tất đấu nối, hãy cấp nguồn từ mức thấp và theo dõi phản hồi của hệ thống. Nếu sử dụng các model như Fairview FMBT1000 hoặc SB85000, người dùng cần tuân thủ đúng giới hạn điện áp và dòng DC của từng model, không nên suy đoán theo thiết bị tương tự. Cáp đồng trục, đầu nối và trở kháng tuyến truyền cũng cần được giữ đúng chuẩn để hạn chế phản xạ và suy hao.

Ngoài ra, nên kiểm tra định kỳ tình trạng đầu nối, bề mặt tiếp xúc và độ chắc chắn cơ khí. Trong môi trường đo kiểm chính xác, chỉ một đầu nối lỏng hoặc tiếp điểm oxy hóa cũng có thể ảnh hưởng tới độ ổn định của tín hiệu.

Những lỗi thường gặp khi chọn mua và vận hành

Lỗi phổ biến nhất là chọn bộ lệch chữ T chỉ dựa vào dải tần mà bỏ qua giới hạn DC. Một model đáp ứng được tần số chưa chắc đã phù hợp với điện áp cấp hoặc dòng tải thực tế. Ngược lại, có những model chịu dòng tốt nhưng không phù hợp khi dùng ở dải vi sóng cao.

Một sai sót khác là không chú ý đến chuẩn đầu nối như SMA, N hay 1.85 mm. Việc cố dùng thêm nhiều tầng chuyển đổi có thể làm tăng suy hao, tăng phản xạ và làm phức tạp cấu hình đo. Trong một số ứng dụng, người dùng cũng nhầm lẫn bộ lệch chữ T với các linh kiện có chức năng khác như balun hoặc công tắc RF, trong khi mỗi loại phục vụ một vai trò riêng trong tuyến tín hiệu.

Lựa chọn đúng để hệ thống ổn định và dễ mở rộng

Danh mục bộ lệch chữ T phù hợp cho nhiều nhu cầu từ thử nghiệm tần số thấp, đo EMC đến các ứng dụng vi sóng và mmWave. Khi đánh giá thiết bị, nên đi từ bài toán thực tế của hệ thống: dải tần đang sử dụng, mức điện áp và dòng bias cần cấp, kiểu đầu nối hiện có và mức độ nhạy của phép đo.

Nếu cần cấu hình linh hoạt hơn, người dùng có thể kết hợp bộ lệch chữ T với các linh kiện RF liên quan để hoàn thiện đường truyền và tối ưu độ tương thích toàn hệ thống. Việc chọn đúng ngay từ đầu sẽ giúp giảm rủi ro khi lắp đặt, hạn chế thay đổi cấu hình và hỗ trợ quá trình đo kiểm ổn định hơn về lâu dài.
