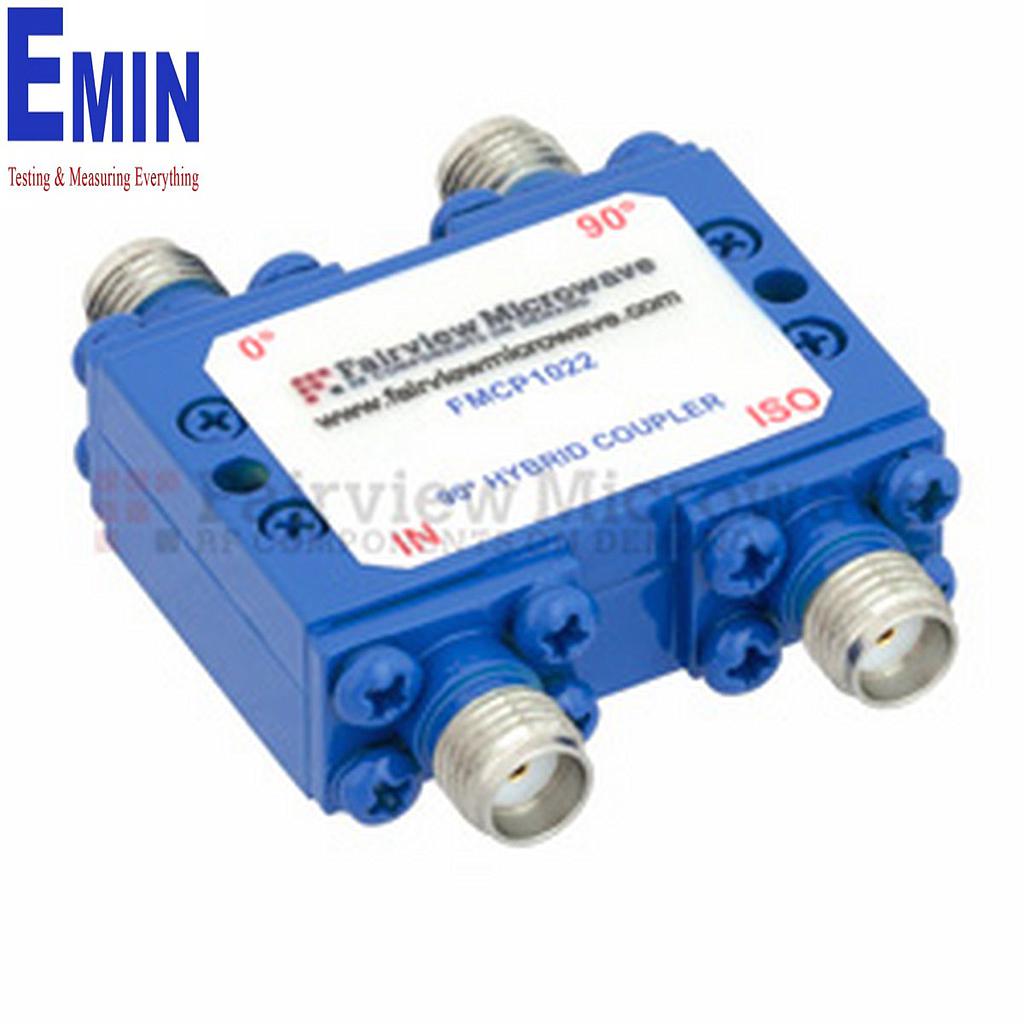

Bộ hỗn hợp lai ghép (Hybrid) Fluke Network

Trong các hệ thống RF và vi sóng, việc ghép tín hiệu, chia công suất hay kết hợp nhiều đường truyền thường đòi hỏi linh kiện có đặc tính điện ổn định và khả năng làm việc đúng theo dải tần thiết kế. Khi cần xử lý tín hiệu theo hướng vừa kết hợp vừa phân tách trong cùng một kiến trúc mạch, Bộ hỗn hợp lai ghép (Hybrid) là nhóm linh kiện đáng chú ý nhờ vai trò trung gian giữa nguồn phát, tải, mạch đo và các khối phối ghép.

Danh mục này phù hợp cho nhu cầu tìm kiếm linh kiện phục vụ đo kiểm, thử nghiệm RF, truyền dẫn đồng trục và tích hợp trong các hệ thống viễn thông chuyên dụng. Tùy cấu trúc ứng dụng, hybrid có thể xuất hiện cùng các phần tử như bộ chia công suất, bộ cách ly, cáp đồng trục hoặc đầu nối chuyển đổi để tạo thành một tuyến tín hiệu hoàn chỉnh và dễ kiểm soát hơn.

Vai trò của hybrid trong hệ sinh thái linh kiện viễn thông

Hybrid thường được sử dụng trong các mạch RF nơi cần ghép tín hiệu, phân phối năng lượng hoặc tạo quan hệ pha giữa các cổng theo cách có kiểm soát. So với việc chỉ dùng một đầu nối hay một đoạn cáp, linh kiện này mang tính chức năng cao hơn vì nó tác động trực tiếp đến cách tín hiệu được kết hợp và truyền tiếp trong hệ thống.

Trong thực tế, hybrid không hoạt động tách rời mà thường đi cùng các nhóm linh kiện liên quan. Nếu hệ thống cần thêm chức năng tách hoặc cộng công suất theo nhiều nhánh, người dùng có thể tham khảo thêm bộ chia nguồn. Với các cấu hình yêu cầu điều hướng công suất theo một chiều và giảm phản xạ ngược, bộ cách ly cũng là nhóm linh kiện thường được cân nhắc song song.

Khi nào nên chọn bộ hỗn hợp lai ghép?

Hybrid phù hợp khi bài toán không chỉ là nối tín hiệu từ điểm A sang điểm B, mà là xử lý mối quan hệ giữa nhiều cổng tín hiệu trong cùng một cụm mạch. Chẳng hạn, trong các thiết lập đo kiểm, phối ghép tải, phân tách đường tín hiệu hoặc xây dựng tuyến RF thử nghiệm, hybrid giúp bố trí hệ thống gọn hơn và giảm nhu cầu ghép nối thủ công bằng nhiều linh kiện rời.

Một số người dùng dễ nhầm hybrid với balun hoặc power divider. Tuy nhiên, mỗi nhóm có mục đích khác nhau. Nếu nhu cầu thiên về chuyển đổi cân bằng – không cân bằng, bạn có thể xem thêm balun. Còn khi trọng tâm là phân phối công suất đầu vào ra nhiều nhánh theo cấu trúc chia rõ ràng, nhóm power divider thường là lựa chọn trực tiếp hơn.

Những tiêu chí nên xem khi lựa chọn

Khi chọn hybrid cho ứng dụng viễn thông hoặc đo lường, người mua B2B thường quan tâm trước hết đến dải tần làm việc, trở kháng hệ thống, kiểu đầu nối và mức công suất mà toàn tuyến cần xử lý. Đây là những yếu tố ảnh hưởng trực tiếp đến tính tương thích với thiết bị nguồn, tải, máy đo và các thành phần ghép nối khác.

Ngoài ra, cần xem xét môi trường lắp đặt và kiến trúc tổng thể của đường truyền. Một hệ thống dùng đầu nối SMA, N hoặc BNC sẽ cần phương án chuyển đổi phù hợp để tránh phát sinh điểm không tương thích cơ khí. Trong trường hợp cần hoàn thiện tuyến kết nối, danh mục đầu nối chuyển đổi có thể hỗ trợ rất tốt ở khâu tích hợp thực tế.

Sản phẩm và hãng tiêu biểu trong ngữ cảnh ứng dụng RF

Trong nhóm linh kiện RF, Mini-Circuits là một trong những hãng thường được nhắc đến khi xây dựng hệ thống đo kiểm và truyền dẫn đồng trục nhờ danh mục khá rộng về phần tử ghép nối, chia tách và phụ trợ tín hiệu. Dù không phải mọi sản phẩm trong danh mục hãng đều là hybrid, hệ sinh thái này giúp người dùng dễ lựa chọn linh kiện đồng bộ theo cùng chuẩn kết nối và dải ứng dụng.

Một số sản phẩm tiêu biểu trong context có thể dùng để hình dung hệ sinh thái đi kèm hybrid. Ví dụ, Mini-Circuits ZB8PD-622N+ là bộ tổng hợp 8 cổng tín hiệu, phù hợp cho các cấu hình cần cộng hoặc phân phối tín hiệu nhiều nhánh. Hai mẫu cáp FLC-1M-SMSM+ và FLC-1FT-SMSM+ hỗ trợ kết nối SMA đực – SMA đực trong các tuyến RF cần độ ổn định cơ học và điện học phù hợp. Ngoài ra, đầu chuyển đổi Mini-Circuits SF-BM50+ hay đầu cắm SMA đực Amphenol RF 132360 cũng là các phần tử giúp hoàn thiện liên kết giữa các khối thiết bị.

Hybrid và các linh kiện bổ trợ trong một tuyến tín hiệu hoàn chỉnh

Trong triển khai thực tế, hiệu quả của hybrid phụ thuộc đáng kể vào các thành phần xung quanh. Nếu đường tín hiệu cần suy hao chủ động để bảo vệ đầu vào hoặc tối ưu mức công suất, bộ suy hao như Mini-Circuits BW-N30W50+ có thể là lựa chọn bổ trợ hợp lý. Nếu cần hạn chế công suất đầu vào vượt ngưỡng, Mini-Circuits ULM-63-2W-N+ là ví dụ của nhóm phần tử bảo vệ tuyến RF.

Ở các hệ thống yêu cầu kiểm soát hướng truyền hoặc giảm tác động của tín hiệu phản xạ, các linh kiện như Centricrf CF2040 hoặc Pasternack PE83IR1005 thuộc nhóm cách ly/điều hướng sẽ đóng vai trò khác với hybrid nhưng thường xuất hiện trong cùng một kiến trúc. Nhìn theo góc độ thiết kế hệ thống, hybrid là một mắt xích chức năng; còn cáp, đầu nối, bộ cách ly và phần tử suy hao là những thành phần giúp mắt xích đó hoạt động đúng trong toàn tuyến.

Lưu ý cho người mua B2B khi chọn linh kiện hybrid

Với doanh nghiệp, phòng lab hoặc đơn vị tích hợp hệ thống, việc chọn đúng linh kiện ngay từ đầu giúp giảm thời gian thử lắp và hạn chế sai lệch khi mở rộng cấu hình. Nên bắt đầu từ sơ đồ khối ứng dụng: nguồn tín hiệu đi vào đâu, cần tách hay ghép ở điểm nào, có cần cách ly hay suy hao hay không, và toàn bộ hệ thống đang dùng chuẩn kết nối nào.

Sau đó, hãy rà soát mức tương thích giữa hybrid với cáp, đầu nối và thiết bị đo hiện có. Chẳng hạn, nếu hệ thống đang dùng nhiều giao diện SMA hoặc N, việc bổ sung thêm cáp chuyển như Pasternack PE3C2006-100CM hoặc PE3C2001-100CM cần được tính ngay từ giai đoạn chọn linh kiện để tránh phải ghép nối chồng nhiều lớp, làm tăng suy hao và giảm độ ổn định khi đo kiểm.

Câu hỏi thường gặp

Hybrid có giống bộ chia nguồn không?

Không hoàn toàn giống. Cả hai đều liên quan đến phân phối hoặc kết hợp tín hiệu, nhưng hybrid thường được dùng trong các cấu trúc có quan hệ cổng và đặc tính ghép cụ thể hơn, trong khi bộ chia nguồn tập trung vào chia hoặc cộng công suất theo cấu hình nhất định.

Khi nào cần chú ý đặc biệt đến đầu nối và cáp đi kèm?

Gần như trong mọi ứng dụng RF. Dù chọn đúng hybrid, hệ thống vẫn có thể hoạt động không như mong muốn nếu dùng sai chuẩn đầu nối, sai trở kháng hoặc bố trí cáp chuyển không phù hợp với dải tần và công suất làm việc.

Tóm lại, bộ hỗn hợp lai ghép là nhóm linh kiện quan trọng trong các hệ thống RF cần ghép, kết hợp hoặc xử lý tín hiệu theo cấu trúc nhiều cổng. Khi lựa chọn, nên đánh giá hybrid trong bối cảnh toàn tuyến gồm cáp, đầu nối, phần tử cách ly và thiết bị đo liên quan để bảo đảm tính tương thích, độ ổn định và hiệu quả triển khai lâu dài.
