Thiết bị kiểm tra lưu trữ năng lượng quang điện Seaward

Trong các hệ thống điện mặt trời và lưu trữ năng lượng, khâu kiểm tra sau lắp đặt và trong quá trình vận hành có vai trò rất quan trọng để đánh giá độ an toàn, hiệu suất cũng như khả năng làm việc ổn định của toàn hệ thống. Với các ứng dụng từ chuỗi PV, mô-đun quang điện đến hệ thống ESS, việc lựa chọn đúng thiết bị kiểm tra lưu trữ năng lượng quang điện giúp kỹ sư và đơn vị vận hành rút ngắn thời gian đo, chuẩn hóa quy trình kiểm tra và hỗ trợ truy vết dữ liệu thuận tiện hơn.

Danh mục này tập trung vào các thiết bị phục vụ kiểm tra điện áp, dòng điện, cách điện, thông mạch, lỗi chạm đất và các phép đánh giá liên quan đến hệ thống quang điện hoặc hệ lưu trữ điện. Bên cạnh các máy đo cầm tay cho công tác hiện trường, người dùng cũng có thể gặp các bộ mô phỏng, bộ nhớ đo hoặc thiết bị kiểm tra chuyên sâu theo từng nhóm ứng dụng cụ thể.

Phạm vi ứng dụng của thiết bị trong hệ PV và ESS

Trong thực tế, nhu cầu kiểm tra không chỉ dừng ở việc đo điện áp hở mạch hay dòng ngắn mạch của chuỗi pin mặt trời. Nhiều công việc còn liên quan đến đo điện trở cách điện, kiểm tra dây dẫn bảo vệ, phát hiện lỗi nối đất, đánh giá tình trạng vận hành của hệ thống lưu trữ và xác minh các điều kiện an toàn điện trước khi bàn giao hoặc bảo trì định kỳ.

Với các hệ thống có tích hợp lưu trữ năng lượng, yêu cầu đo kiểm thường rộng hơn, bao gồm theo dõi công suất 3 pha, nội trở, điện trở, sóng hài hoặc dòng rò. Đây là lý do các dòng máy chuyên dụng như của Gossen Metrawatt, Seaward hay TEKON được quan tâm trong môi trường kỹ thuật, bảo trì hệ thống và dịch vụ kiểm định hiện trường.

Các nhóm phép đo thường gặp

Một thiết bị kiểm tra phù hợp thường cần bao phủ được các phép đo cốt lõi của hệ quang điện. Trong nhóm này có thể kể đến kiểm tra điện áp DC đến 1000 V hoặc 1500 V, đo dòng điện chuỗi, đo cách điện với nhiều mức điện áp thử, kiểm tra cực tính, phát hiện lỗi chạm đất và kiểm tra thông mạch dây dẫn bảo vệ. Những chức năng này đặc biệt hữu ích trong nghiệm thu hệ thống PV theo quy trình kỹ thuật thực tế.

Ở cấp độ hệ thống lưu trữ điện, thiết bị có thể mở rộng sang các bài kiểm tra phục vụ đánh giá vận hành và chẩn đoán lỗi. Ví dụ, máy kiểm tra hệ thống lưu trữ điện có thể hỗ trợ đo công suất điện 3 pha, dò dòng rò, phân tích sóng hài và lưu hồ sơ kiểm tra để đối chiếu giữa các lần bảo dưỡng.

Một số thiết bị tiêu biểu trong danh mục

Đối với công việc kiểm tra chuỗi PV và mô-đun quang điện, các model như Gossen Metrawatt PROFITEST PVSUN, PROFITEST PVSUN MEMO hoặc PV SUN PACKAGE phù hợp cho các phép đo điện áp DC đến 1000 V, dòng đến 20 A, đồng thời hỗ trợ đo cách điện và kiểm tra dây dẫn bảo vệ. Phiên bản MEMO còn có bộ nhớ trong và giao tiếp USB, thuận tiện khi cần lưu kết quả hoặc xử lý dữ liệu sau đo.

Với yêu cầu cao hơn ở các hệ điện mặt trời điện áp lớn, Gossen Metrawatt PROFITEST PV1500 và PROFiTEST PV1540 mở rộng dải kiểm tra lên 1500 V, phù hợp cho công tác đo kiểm hệ thống quang điện quy mô lớn hơn. Trong khi đó, Seaward PV:1525 và PV:1525 Kit cũng là lựa chọn đáng chú ý cho bài toán đo điện áp hở mạch, dòng ngắn mạch, cách điện và thông mạch điện trở thấp tại hiện trường.

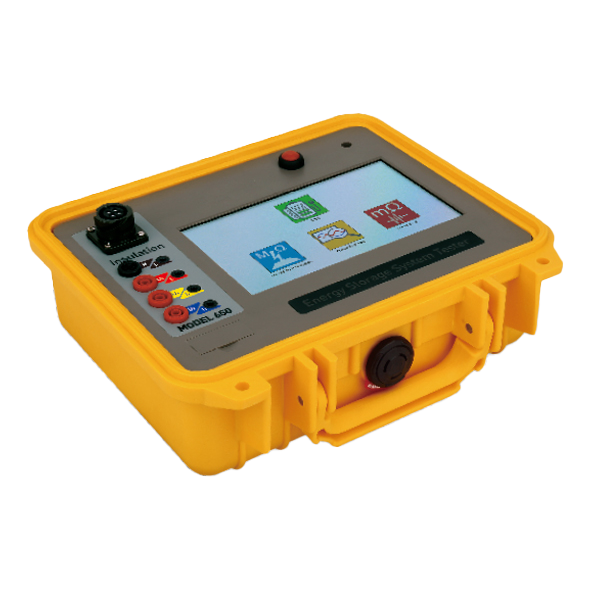

Riêng ở mảng lưu trữ năng lượng, TEKON 650 được định hướng cho việc kiểm tra thành phần trong EESS, đánh giá đạt/không đạt theo tiêu chuẩn hệ thống, đồng thời hỗ trợ các phép đo liên quan đến công suất, nội trở, điện trở và chất lượng điện năng. Đây là nhóm thiết bị phù hợp khi phạm vi kiểm tra không còn giới hạn ở riêng chuỗi PV mà đã mở rộng sang hệ thống lưu trữ điện ESS.

Cách lựa chọn theo nhu cầu kỹ thuật

Khi chọn thiết bị, yếu tố đầu tiên cần xem là dải điện áp và dòng điện cần đo. Hệ thống dân dụng hoặc thương mại nhỏ có thể dừng ở mức 1000 V DC, nhưng nhiều hệ hiện nay đã yêu cầu khả năng kiểm tra đến 1500 V DC. Nếu thường xuyên làm việc với chuỗi công suất lớn hoặc hệ quy mô công nghiệp, dải đo dòng và điện áp phù hợp sẽ giúp tránh thiếu khả năng kiểm tra ngay từ đầu.

Yếu tố tiếp theo là loại phép đo cần thực hiện. Nếu mục tiêu chủ yếu là nghiệm thu chuỗi PV, nên ưu tiên thiết bị có đo cách điện, thông mạch, cực tính và lỗi chạm đất. Nếu cần quản lý dữ liệu, nên cân nhắc model có bộ nhớ, giao diện USB hoặc kết nối không dây. Với hệ thống lưu trữ, cần chú ý thêm khả năng phân tích điện 3 pha, đánh giá nội trở và lưu hồ sơ kiểm tra cho từng bài test.

Ngoài ra, môi trường hiện trường cũng ảnh hưởng lớn đến lựa chọn. Trọng lượng máy, khả năng dùng pin, màn hình có đèn nền, bộ nhớ trong hay thiết kế dạng kit đều tác động trực tiếp đến hiệu quả làm việc của kỹ thuật viên. Trong một số quy trình thử nghiệm chuyên biệt, người dùng cũng có thể cần kết hợp thêm nguồn DC công suất cao hoặc nguồn AC để mô phỏng điều kiện vận hành và phục vụ thử nghiệm hệ thống.

Vai trò của bộ mô phỏng và thiết bị kiểm tra lắp đặt điện

Trong hệ sinh thái kiểm tra, không phải thiết bị nào cũng trực tiếp dùng để đo trên chuỗi PV hoặc bộ lưu trữ. Một số thiết bị đóng vai trò mô phỏng điều kiện lắp đặt, lỗi hệ thống hoặc trạng thái tiếp địa để kiểm tra quy trình và độ chính xác của phép thử. Gossen Metrawatt PROFiSIM 1 là ví dụ tiêu biểu cho hướng tiếp cận này, với chức năng mô phỏng hệ thống lắp đặt trong tòa nhà, chống sét bên ngoài, tiếp địa và các tình huống lỗi.

Những thiết bị dạng mô phỏng đặc biệt hữu ích trong đào tạo kỹ thuật, kiểm tra thiết bị đo, hoặc xây dựng quy trình thử nghiệm chuẩn trước khi triển khai ngoài hiện trường. Chúng không thay thế hoàn toàn máy kiểm tra PV chuyên dụng, nhưng bổ sung giá trị rõ ràng cho các đơn vị cần kiểm tra bài bản và có tính lặp lại cao.

Khi nào nên chọn theo hãng, khi nào nên chọn theo bài toán đo

Trong môi trường B2B, nhiều đơn vị có xu hướng ưu tiên hãng quen thuộc để đồng bộ quy trình sử dụng, phụ kiện và cách lưu dữ liệu. Điều này là hợp lý khi đội ngũ kỹ thuật đã có sẵn kinh nghiệm với một hệ sinh thái nhất định, chẳng hạn các thiết bị của Seaward hoặc Gossen Metrawatt.

Tuy nhiên, về mặt thực tế, lựa chọn hiệu quả hơn vẫn là bắt đầu từ bài toán đo: cần đo chuỗi PV, kiểm tra cách điện, đánh giá hệ ESS hay mô phỏng lỗi lắp đặt điện. Khi xác định đúng nhu cầu, việc đối chiếu dải đo, giao diện dữ liệu, bộ nhớ và mức độ cơ động sẽ rõ ràng hơn nhiều so với chỉ chọn theo tên hãng. Nếu công việc liên quan đến nguồn cấp thử nghiệm hoặc mô phỏng điều kiện điện áp đặc biệt, có thể tham khảo thêm nhóm nguồn DC điện áp cao để hoàn thiện hệ đo kiểm.

Gợi ý triển khai cho đơn vị EPC, bảo trì và kiểm định

Với nhà thầu EPC hoặc đội ngũ commissioning, ưu tiên thường là thiết bị gọn, thao tác nhanh, đủ các phép đo cơ bản để phục vụ nghiệm thu hiện trường. Các model kiểm tra PV 1000 V hoặc 1500 V có sẵn cáp đo, hộp đựng và bộ nhớ sẽ phù hợp cho quy trình này. Nếu số lượng dự án lớn, việc chuẩn hóa một nhóm thiết bị đồng bộ cũng giúp giảm thời gian đào tạo nội bộ.

Đối với đơn vị bảo trì, ngoài phép đo tức thời, khả năng lưu kết quả và so sánh dữ liệu theo thời gian là một lợi thế đáng cân nhắc. Còn với đơn vị kiểm định hoặc phòng kỹ thuật chuyên sâu, việc kết hợp máy kiểm tra PV, thiết bị mô phỏng lắp đặt điện và thiết bị đánh giá ESS sẽ tạo nên bộ công cụ đầy đủ hơn cho cả kiểm tra an toàn lẫn phân tích vận hành.

Kết luận

Việc đầu tư đúng thiết bị kiểm tra lưu trữ năng lượng quang điện không chỉ giúp đáp ứng yêu cầu đo kiểm hiện trường mà còn hỗ trợ kiểm soát rủi ro an toàn, nâng cao chất lượng nghiệm thu và cải thiện khả năng theo dõi vận hành của hệ thống PV hoặc ESS. Tùy theo quy mô dự án và phạm vi công việc, người dùng có thể ưu tiên thiết bị chuyên cho chuỗi quang điện, thiết bị kiểm tra hệ lưu trữ hoặc bộ mô phỏng phục vụ đánh giá quy trình.

Nếu cần so sánh thêm giữa các model theo dải điện áp, dòng điện, khả năng lưu dữ liệu hay kiểu ứng dụng, danh mục này là điểm bắt đầu phù hợp để chọn thiết bị sát với nhu cầu kỹ thuật và thực tế vận hành.
