Máy đo độ dày bằng siêu âm PCE

Khi cần kiểm tra độ dày thành ống, tấm kim loại, nhựa, gốm hoặc các vật liệu đồng nhất mà không muốn cắt mẫu, phương pháp siêu âm thường là lựa chọn thực tế và hiệu quả. Thiết bị đo theo nguyên lý này đặc biệt phù hợp với bảo trì công nghiệp, kiểm tra ăn mòn, kiểm soát chất lượng đầu vào và đánh giá tình trạng chi tiết đang vận hành.

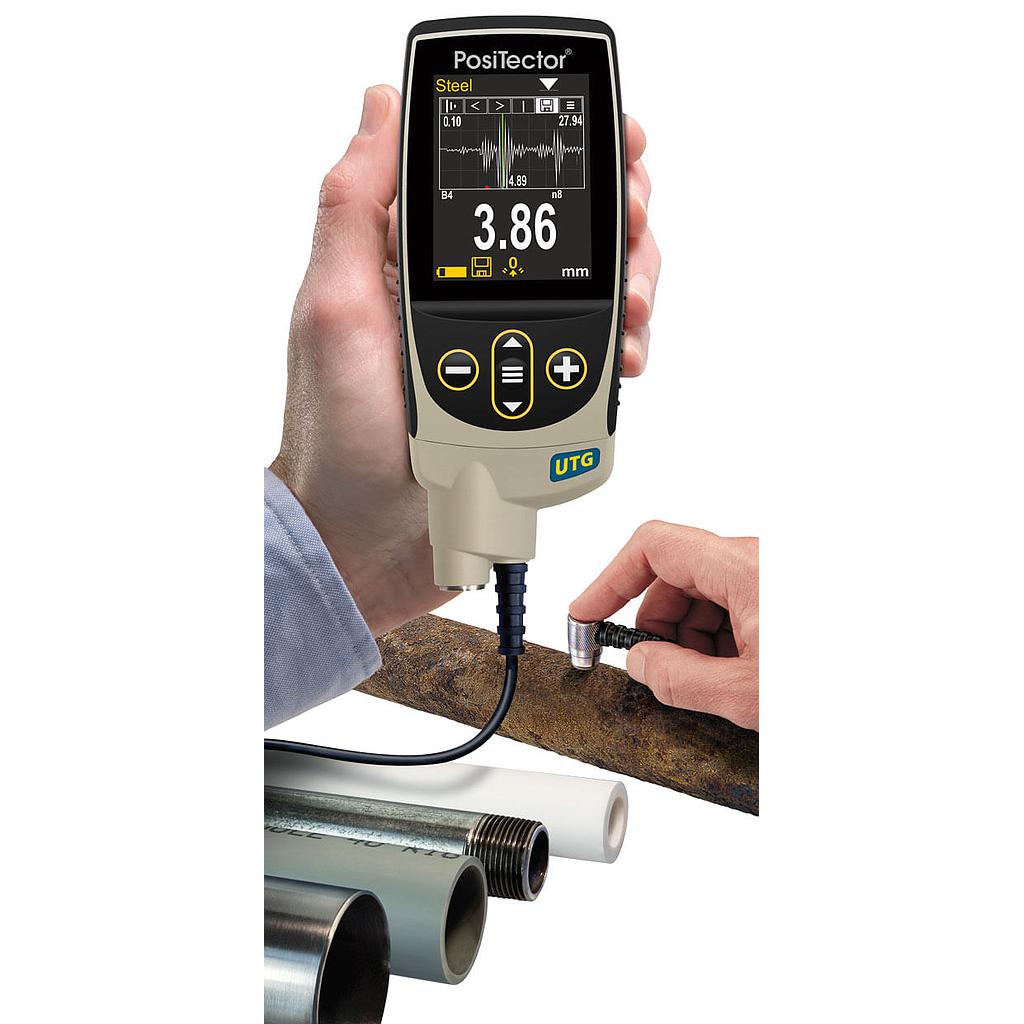

Máy đo độ dày bằng siêu âm giúp xác định độ dày vật liệu từ một phía tiếp cận, dựa trên thời gian truyền và phản xạ của sóng siêu âm trong vật liệu. Với nhu cầu đo trên nhiều dạng chi tiết khác nhau, người dùng thường quan tâm đến dải đo, loại đầu dò, khả năng hiệu chuẩn, bộ nhớ lưu dữ liệu và mức độ phù hợp với nhiệt độ làm việc thực tế.

Nguyên lý đo và lý do công nghệ siêu âm được dùng rộng rãi

Thiết bị hoạt động bằng cách phát xung siêu âm vào bề mặt vật liệu, sau đó nhận tín hiệu phản xạ từ mặt đối diện hoặc từ các ranh giới bên trong. Từ thời gian truyền sóng và vận tốc âm tương ứng với từng loại vật liệu, máy tính toán ra độ dày cần đo. Vì vậy, việc cài đặt đúng vận tốc âm hoặc chọn thư viện vật liệu phù hợp có ảnh hưởng trực tiếp đến kết quả.

Ưu điểm lớn của phương pháp này là đo không phá hủy, thao tác nhanh và có thể áp dụng cho nhiều vật liệu đồng nhất như thép, nhôm, thủy tinh, nhựa, gốm hoặc hợp kim. Trong nhiều bài toán bảo trì, đây là giải pháp giúp theo dõi suy giảm độ dày do mài mòn hoặc ăn mòn mà không cần tháo rời toàn bộ hệ thống.

Phù hợp với những ứng dụng nào?

Trong môi trường công nghiệp, máy đo độ dày siêu âm thường được dùng để kiểm tra đường ống, bồn chứa, kết cấu kim loại, chi tiết cơ khí, tấm vật liệu và các bộ phận cần giám sát độ mòn theo thời gian. Ở các dây chuyền sản xuất, thiết bị cũng hỗ trợ kiểm tra nhanh độ dày thành phẩm hoặc bán thành phẩm mà không làm hỏng mẫu đo.

Với các bài toán chuyên sâu hơn, người dùng có thể cần đo trên bề mặt nóng, bề mặt cong, thành ống mỏng hoặc các chi tiết đã có lớp phủ. Trong trường hợp đó, việc chọn đúng cấu hình đầu dò quan trọng không kém bản thân thân máy. Nếu nhu cầu của bạn nghiêng về nhóm thiết bị cơ khí tiếp xúc trực tiếp, có thể tham khảo thêm thiết bị đo độ dày vật liệu kiểu kẹp cơ cho các ứng dụng đo thủ công đơn giản hơn.

Các tiêu chí quan trọng khi chọn máy

Tiêu chí đầu tiên là dải đo và độ phân giải. Với các ứng dụng phổ thông, dải đo từ khoảng 1 mm đến vài trăm mm đã đáp ứng tốt nhu cầu kiểm tra vật liệu thông thường. Chẳng hạn, dòng PCE TG 75A hướng đến bài toán đo cơ bản với bộ nhớ trong và khả năng điều chỉnh vận tốc âm, trong khi các model như PCE-TG 150A F25 hoặc PCE TG 150A HT mở rộng hơn cho các điều kiện vật liệu và môi trường đo khác nhau.

Tiêu chí tiếp theo là đầu dò. Đầu dò tần số khác nhau sẽ phù hợp với độ dày, hình dạng bề mặt và vật liệu khác nhau. Ví dụ, PCE có các cấu hình đầu dò dành cho đo thông thường, đo thành mỏng, đo bề mặt cong hoặc đo ở nhiệt độ cao. Với người dùng cần kiểm soát định kỳ tại hiện trường, các yếu tố như màn hình màu, bộ nhớ lưu kết quả, thời lượng pin và khả năng mang theo cũng rất đáng cân nhắc.

Khác biệt giữa máy đo phổ thông và cấu hình chuyên dụng

Không phải mọi thiết bị trong danh mục đều phục vụ cùng một nhu cầu. Một số model phù hợp cho đo nhanh trong xưởng hoặc kiểm tra bảo trì định kỳ, trong khi một số cấu hình được thiết kế để xử lý điều kiện khó hơn như nhiệt độ cao hoặc thành ống nhỏ. Ví dụ, PCE TG 300-HT5 được định hướng cho môi trường nhiệt độ cao, còn PCE TG 300-NO7 phù hợp hơn khi cần tiếp cận các chi tiết có độ cong lớn hoặc thành mỏng.

Các model thuộc dòng PCE TG 300 cũng cho thấy sự khác biệt ở đầu dò đi kèm, như NO5, NO5/90, NO2 hay HT5. Điều này rất quan trọng vì cùng một thân máy nhưng hiệu quả đo thực tế sẽ thay đổi đáng kể theo đầu dò sử dụng. Nếu đang tìm một cấu hình đại diện cho nhu cầu phổ thông trên nhiều vật liệu, bạn có thể xem trực tiếp danh mục máy đo độ dày bằng siêu âm để so sánh các model theo ứng dụng thực tế.

Một số sản phẩm tiêu biểu trong danh mục

Ở nhóm thiết bị cầm tay thông dụng, PCE TG 75A phù hợp cho công việc đo độ dày vật liệu cơ bản với thiết kế gọn, bộ nhớ trong và khả năng điều chỉnh vận tốc âm. Khi cần dải đo rộng hơn hoặc yêu cầu cảm biến chuyên biệt, các model như PCE-TG 150A F25 và PCE TG 150A HT là những lựa chọn đáng chú ý, đặc biệt trong các tình huống cần đo trên vật liệu đa dạng hoặc môi trường nhiệt độ cao hơn.

Nếu ứng dụng đòi hỏi linh hoạt về đầu dò và chế độ đo, dòng PCE TG 300 với các phiên bản NO5, NO5/90, NO2, NO7 và HT5 mang lại phạm vi sử dụng rộng hơn. Ngoài ra, MOORE & WRIGHT cũng có model MWT-2500 cho nhu cầu đo siêu âm trong dải 1 - 300 mm. Bên cạnh thân máy, các phụ kiện như Cảm biến PCE TG 5M10d hay ELCOMETER T920CALSTD-SET1 là thành phần hỗ trợ quan trọng cho việc mở rộng ứng dụng và hiệu chuẩn thiết bị.

Vai trò của hiệu chuẩn và phụ kiện đi kèm

Để có kết quả ổn định, máy đo độ dày siêu âm cần được hiệu chuẩn đúng theo vật liệu, đầu dò và điều kiện đo. Gel tiếp âm, bề mặt tiếp xúc, độ sạch của điểm đo và tình trạng đầu dò đều ảnh hưởng đến chất lượng tín hiệu phản hồi. Trong quy trình kiểm tra định kỳ, bộ khối hiệu chuẩn như ELCOMETER T920CALSTD-SET1 giúp người dùng đối chiếu nhanh và duy trì độ tin cậy của phép đo.

Phụ kiện không chỉ là phần bổ sung, mà còn quyết định khả năng vận hành lâu dài của thiết bị. Với hệ thống đo thường xuyên tại hiện trường, cảm biến thay thế là yếu tố rất quan trọng vì đầu dò là bộ phận tiếp xúc trực tiếp với bề mặt đo. Các model như Cảm biến PCE TG 5M10d cho thấy danh mục không chỉ có thân máy mà còn có giải pháp hoàn chỉnh theo hệ sinh thái sử dụng.

Khi nào nên cân nhắc thiết bị kiểm tra vật liệu chuyên sâu hơn?

Trong một số trường hợp, nhu cầu không dừng ở việc biết độ dày mà còn cần đánh giá sâu hơn về khuyết tật hoặc tín hiệu siêu âm trong vật liệu. Khi đó, thiết bị như PCE UFD 50 có thể phù hợp hơn cho các bài toán kiểm tra vật liệu chuyên sâu. Đây là hướng tiếp cận khác so với máy đo độ dày cầm tay thông thường, đặc biệt trong các ứng dụng kiểm tra không phá hủy cần nhiều dữ liệu hơn.

Việc phân biệt rõ giữa máy đo độ dày và thiết bị kiểm tra vật liệu sẽ giúp chọn đúng giải pháp, tránh đầu tư thiếu hoặc thừa tính năng. Nếu mục tiêu chính là giám sát ăn mòn, kiểm tra thành ống hoặc xác nhận độ dày vật liệu tại hiện trường, máy đo độ dày siêu âm vẫn là lựa chọn gọn, nhanh và sát nhu cầu hơn.

Kết luận

Chọn máy đo phù hợp không chỉ dựa trên dải đo, mà còn phụ thuộc vào vật liệu, hình dạng chi tiết, nhiệt độ bề mặt, loại đầu dò và cách bạn triển khai việc đo trong thực tế. Một model phổ thông có thể đáp ứng rất tốt nhu cầu kiểm tra cơ bản, trong khi các cấu hình đầu dò chuyên dụng sẽ hữu ích hơn với ứng dụng đặc thù như thành mỏng, bề mặt cong hoặc nhiệt độ cao.

Danh mục này phù hợp cho cả nhu cầu kiểm tra nhanh tại hiện trường lẫn xây dựng quy trình đo có kiểm soát hơn trong sản xuất và bảo trì. Khi đã xác định rõ vật liệu, độ dày dự kiến và điều kiện đo, việc chọn đúng thiết bị sẽ đơn giản hơn nhiều và giúp khai thác hiệu quả giá trị của công nghệ siêu âm trong kiểm tra không phá hủy.
