Dưỡng đo bán kính MOORE & WRIGHT

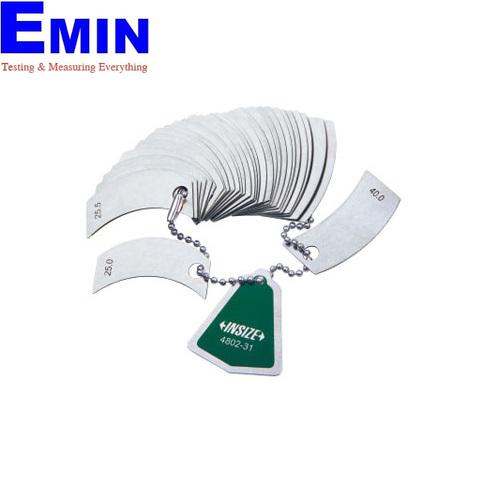

Trong gia công cơ khí, kiểm tra khuôn mẫu hay đánh giá biên dạng chi tiết, việc xác định đúng độ lượn của mép cong và góc bo có ảnh hưởng trực tiếp đến độ khớp lắp, tính thẩm mỹ cũng như chất lượng hoàn thiện bề mặt. Vì vậy, dưỡng đo bán kính là dụng cụ được sử dụng phổ biến tại xưởng sản xuất, bộ phận QC và phòng đo kiểm khi cần đối chiếu nhanh bán kính trong hoặc ngoài của chi tiết.

Khác với các phương pháp đo yêu cầu thiết bị phức tạp, dưỡng đo bán kính phù hợp cho nhu cầu kiểm tra nhanh, thao tác trực quan và dễ triển khai tại hiện trường. Danh mục này tập trung vào nhiều lựa chọn theo hệ mm và inch, với các cấu hình lá đo, khoảng bán kính và kiểu ứng dụng khác nhau để phù hợp với nhiều loại chi tiết cơ khí.

Vai trò của dưỡng đo bán kính trong kiểm tra cơ khí

Dưỡng đo bán kính thường được dùng để so sánh trực tiếp với cung tròn trên bề mặt chi tiết, từ đó xác định bán kính bo ngoài hoặc bo trong có đạt yêu cầu hay không. Đây là cách kiểm tra hữu ích trong các công đoạn gia công, mài, hoàn thiện khuôn, kiểm tra mép lượn và đánh giá nhanh độ chính xác hình học trước khi chuyển sang các bước đo sâu hơn.

Trong thực tế, dụng cụ này đặc biệt hiệu quả khi cần kiểm nhanh nhiều chi tiết tương tự hoặc khi người vận hành cần xác nhận bán kính ngay tại máy. Nếu hệ thống kiểm tra của bạn còn cần đối chiếu thêm các yếu tố hình học khác, có thể tham khảo thêm dưỡng đo góc cho các vị trí vát và góc nghiêng, hoặc thước lá kiểm tra bước ren trong các hạng mục liên quan đến ren cơ khí.

Phân loại phổ biến: kiểm tra bán kính trong và bán kính ngoài

Một điểm quan trọng khi chọn dụng cụ là phân biệt nhu cầu kiểm tra bán kính trong hay bán kính ngoài. Trong danh mục hiện có các mẫu dạng Ring và dạng Sleeve, tương ứng với những tình huống đo khác nhau trên biên dạng cong của chi tiết. Việc chọn đúng kiểu lá đo giúp bề mặt tiếp xúc khớp hơn, từ đó cho kết quả so sánh trực quan và ổn định hơn.

Ví dụ, một số model MOORE & WRIGHT như 204M hoặc 204MA thuộc nhóm Ring, phù hợp cho một kiểu đối chiếu hình học nhất định; trong khi 206M hoặc 206MA là nhóm Sleeve cho nhu cầu còn lại. Với người dùng làm việc song song trên cả hệ inch và mm, danh mục cũng có các lựa chọn tương ứng như 204, 204A, 206 và 206A để thuận tiện khi đọc bản vẽ hoặc kiểm tra theo tiêu chuẩn đang áp dụng.

Lựa chọn theo dải đo, bước chia và số lá

Khi đánh giá một bộ dưỡng đo bán kính, ba yếu tố thường được quan tâm là dải đo, bước chia giữa các lá và số lượng lá trong bộ. Dải đo quyết định phạm vi ứng dụng, còn bước chia ảnh hưởng đến độ mịn khi đối chiếu bán kính. Với chi tiết nhỏ hoặc yêu cầu tinh hơn, người dùng thường ưu tiên bộ có bước chia nhỏ để dễ xác định giá trị gần đúng.

Chẳng hạn, MOORE & WRIGHT 204M và 206M có dải 0.75 - 5 mm với bước 0.25 mm, phù hợp cho các bán kính nhỏ. Ở dải lớn hơn, 204MA và 206MA mở rộng từ 5.5 - 13 mm với bước 0.5 mm. Nếu cần cấu hình nhiều lá hơn trong một bộ, Niigata Seiki RG-34 là lựa chọn đáng chú ý với 34 lá trong khoảng R1 - 7 mm, còn RG-26S bao phủ R0.5 - 13 mm với 26 miếng, phù hợp cho nhu cầu kiểm tra linh hoạt hơn.

Một số thương hiệu và model tiêu biểu trong danh mục

Người dùng có thể tìm thấy các lựa chọn từ MITUTOYO, MOORE & WRIGHT, Niigata Seiki và Fujitool. Mỗi hãng có thế mạnh riêng về cấu hình bộ lá, hệ đo và cách chia dải bán kính, giúp doanh nghiệp dễ chọn theo thói quen sử dụng, bản vẽ kỹ thuật và mức độ chi tiết cần kiểm.

Một số model tiêu biểu có thể tham khảo gồm MITUTOYO 186-106 cho dải 7.5 - 15 mm, phù hợp khi cần kiểm tra bán kính lớn hơn trong hệ mm; Niigata Seiki RG-26S cho khoảng R0.5 - 13 mm; và Fujitool 178-112 cho các bán kính nhỏ trong khoảng 0.1 - 1.0 mm. Trong khi đó, nhóm sản phẩm MOORE & WRIGHT nổi bật ở việc cung cấp cả hệ inch và mm, thuận tiện cho đơn vị làm việc với nhiều chuẩn bản vẽ khác nhau.

Khi nào nên dùng dưỡng đo bán kính thay cho dụng cụ đo khác?

Dưỡng đo bán kính phù hợp khi mục tiêu chính là so sánh nhanh biên dạng thay vì ghi nhận kích thước số học bằng thiết bị điện tử hay dụng cụ đo tuyến tính. Đây là lựa chọn hợp lý trong công việc kiểm tra đầu vào, kiểm tra bán thành phẩm, đối chiếu sau gia công hoặc xác nhận nhanh trước khi lắp ráp.

Tuy nhiên, trong một số trường hợp, người dùng cần kết hợp thêm dụng cụ khác để kiểm soát đầy đủ các yếu tố liên quan. Ví dụ, với các chi tiết có lỗ chính xác cao, có thể xem thêm dưỡng đo lỗ; còn khi cần thiết lập hoặc kiểm tra đối chiếu kích thước chuẩn trong môi trường đo kiểm, vòng chuẩn cũng là nhóm sản phẩm đáng quan tâm.

Tiêu chí chọn mua phù hợp cho xưởng và bộ phận QC

Để chọn đúng sản phẩm, trước hết nên xác định hệ đo đang sử dụng trên bản vẽ là mm hay inch. Sau đó, cần xem lại khoảng bán kính xuất hiện nhiều nhất trên chi tiết để chọn bộ có dải phù hợp, tránh mua bộ quá rộng nhưng không tối ưu cho nhu cầu thực tế. Nếu doanh nghiệp thường xuyên xử lý chi tiết nhỏ, các model có bước chia mịn sẽ giúp thao tác đối chiếu hiệu quả hơn.

Ngoài ra, môi trường sử dụng cũng là yếu tố cần cân nhắc. Bộ dưỡng dùng tại xưởng nên dễ thao tác, dễ bảo quản và đủ bền cho tần suất kiểm tra lặp lại. Với bộ phận QC hoặc phòng kỹ thuật, việc trang bị nhiều bộ theo từng dải đo chuyên biệt đôi khi hiệu quả hơn so với chỉ dùng một bộ đa dụng, vì giúp rút ngắn thời gian tìm lá và giảm sai sót khi đối chiếu.

Lưu ý khi sử dụng để có kết quả ổn định

Muốn kiểm tra chính xác hơn, bề mặt chi tiết và lá dưỡng nên được làm sạch trước khi đo để tránh ảnh hưởng từ ba via, bụi mịn hoặc dầu bám. Khi so sánh, cần đặt lá dưỡng sát theo cung tròn và quan sát khe hở hoặc độ khít dưới ánh sáng phù hợp. Cách thao tác này tuy đơn giản nhưng có ảnh hưởng rõ rệt đến tính nhất quán giữa các lần kiểm tra.

Người dùng cũng nên chọn đúng lá theo thứ tự tăng dần thay vì thử ngẫu nhiên, đặc biệt với các bộ có nhiều lá như RG-34 hoặc RG-26S. Sau khi sử dụng, nên bảo quản bộ dưỡng khô ráo, tránh va chạm làm cong mép lá, vì hình dạng mép tiếp xúc là yếu tố cốt lõi quyết định khả năng đối chiếu bán kính.

Kết luận

Với nhu cầu kiểm tra nhanh biên dạng cong trong cơ khí chính xác, khuôn mẫu và kiểm soát chất lượng, dưỡng đo bán kính là dụng cụ gọn, trực quan và có giá trị thực tế cao trong công việc hàng ngày. Tùy theo bán kính cần kiểm, hệ đo sử dụng và kiểu biên dạng trong hay ngoài, người dùng có thể lựa chọn các model phù hợp từ MOORE & WRIGHT, MITUTOYO, Niigata Seiki hoặc Fujitool để xây dựng bộ dụng cụ kiểm tra hiệu quả hơn cho xưởng và phòng QC.
