Chân đế từ cho đồng hồ so MOORE & WRIGHT

Trong các công việc kiểm tra độ đảo, độ đảo hướng kính, độ song song hay sai lệch vị trí, việc giữ đồng hồ so ổn định thường quan trọng không kém bản thân dụng cụ đo. Một chân đế phù hợp giúp người dùng đặt đầu đo đúng vị trí, giảm rung, thao tác nhanh hơn và duy trì độ lặp lại tốt trong quá trình kiểm tra chi tiết.

Chân đế từ cho đồng hồ so vì thế được sử dụng rất rộng rãi trong xưởng cơ khí, khu vực QC, phòng đo và các vị trí bảo trì máy. So với các dạng gá đơn giản, loại đế có từ tính cho phép bám chắc lên bề mặt kim loại, dễ di chuyển và thuận tiện khi cần thay đổi điểm đo trên máy hoặc trên phôi.

Vai trò của chân đế từ trong hệ đo bằng đồng hồ so

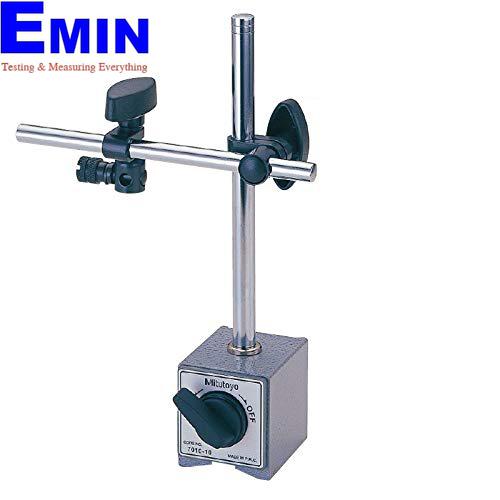

Chân đế từ là bộ phận trung gian giữa bề mặt gá và đồng hồ so. Nhiệm vụ chính của nó là giữ dụng cụ đo ở tư thế ổn định, cho phép điều chỉnh vị trí đầu đo theo chiều cao, phương tiếp cận và góc đo phù hợp với chi tiết cần kiểm tra. Khi đế chắc chắn và cơ cấu tay đòn đủ cứng, kết quả đọc sẽ đáng tin cậy hơn.

Trong thực tế, thiết bị này thường đi cùng đồng hồ so để đo sai lệch tương đối trên bề mặt hoặc chi tiết quay. Với các ứng dụng cần quan sát giá trị trực quan hơn, người dùng cũng có thể kết hợp cùng đồng hồ so hiển thị số nếu yêu cầu đọc kết quả nhanh và thuận tiện.

Những đặc điểm nên quan tâm khi lựa chọn

Khi chọn chân đế từ, yếu tố đầu tiên cần xem là lực giữ từ. Lực giữ phù hợp giúp đế bám chắc trên bề mặt thép hoặc gang, hạn chế xê dịch trong quá trình tinh chỉnh. Với các nhu cầu thông dụng, có thể gặp các mức lực như 30 kg, 40 kg, 80 kg hoặc quy đổi theo N tùy từng dòng sản phẩm.

Tiếp theo là khả năng điều chỉnh của tay đỡ và đầu kẹp. Một số model có vít tinh chỉnh giúp căn vị trí đầu đo mượt hơn, đặc biệt hữu ích khi cần đưa kim về điểm chuẩn. Ngoài ra, kiểu đế chữ V cũng đáng chú ý nếu thường xuyên gá trên trục, ống hoặc các bề mặt tròn thay vì mặt phẳng thông thường.

Bên cạnh đó, người dùng nên kiểm tra đường kính chốt giữ hoặc lỗ lắp để bảo đảm tương thích với đồng hồ so đang dùng. Với các ứng dụng đo trên bàn kiểm, đế gá dạng bàn đo có thể phù hợp hơn; trong khi đo trực tiếp trên máy hoặc trên khung thép thì chân đế từ lại linh hoạt hơn.

Một số dòng sản phẩm tiêu biểu trong danh mục

Trong nhóm sản phẩm phổ biến, MOORE & WRIGHT có nhiều lựa chọn phù hợp cho nhu cầu gá đồng hồ so trong xưởng và phòng kiểm. Chẳng hạn, MW470-01 là chân đế từ bật/tắt với lực từ 80 kg, phù hợp khi cần gá chắc trên bề mặt kim loại. MW475-01 cũng thuộc nhóm có lực từ 80 kg nhưng được bổ sung vít tinh chỉnh, thuận tiện hơn cho việc căn chỉnh đầu đo.

Nếu cần cơ cấu linh hoạt hơn, MW477-01 là dạng đế từ đa năng có thể điều chỉnh nhiều vị trí, có vít tinh chỉnh và đế V để bám trên bề mặt tròn. Trong khi đó, MW496-01 có tay mạ crom chống ăn mòn, lực từ 40 kg và đế chữ V, phù hợp cho môi trường làm việc thường xuyên tiếp xúc dầu hoặc dung dịch gia công.

Ngoài các chân đế rời, danh mục còn có những bộ hoàn chỉnh như MW475-SET1 và MW475-SET2, kết hợp chân đế từ với đồng hồ so để người dùng có thể triển khai nhanh hơn. Với nhu cầu đế gá kiểu bàn đo, MITUTOYO 7032-10 và Niigata Seiki WCC-80 là những lựa chọn đáng tham khảo cho các phép kiểm cần bề mặt đặt ổn định hơn.

Phân biệt chân đế từ và đế gá bàn đo

Dù cùng mục tiêu giữ đồng hồ so, hai nhóm thiết bị này phục vụ các bối cảnh sử dụng khác nhau. Chân đế từ nổi bật ở tính cơ động: có thể gá trực tiếp lên thân máy, bàn máy, khung thép hoặc bề mặt sắt từ bất kỳ. Đây là lựa chọn quen thuộc trong kiểm tra nhanh tại hiện trường, căn chỉnh máy hoặc đo ngay trên dây chuyền.

Ngược lại, đế gá bàn đo thường có mặt đế phẳng, đặt trên bàn kiểm hoặc mặt chuẩn, phù hợp với các phép đo cần kiểm soát tốt độ phẳng và hành trình dịch chuyển theo phương thẳng đứng. Ví dụ như Niigata Seiki WCC-80 có bàn đo 80 x 80 mm và khoảng trượt lên xuống 0~120 mm, thích hợp khi cần thao tác ổn định trong khu vực kiểm tra chuyên dụng.

Nếu nhu cầu chính là gá nhanh, thay đổi vị trí linh hoạt và làm việc trên chi tiết hoặc máy có bề mặt sắt thép, chân đế từ thường là lựa chọn ưu tiên. Nếu thiên về kiểm tra trên bàn chuẩn, người dùng có thể xem thêm các giải pháp đế gá riêng hoặc kết hợp với chân đế từ cho đồng hồ so theo từng tình huống sử dụng.

Lựa chọn theo môi trường làm việc và nhu cầu đo

Với công việc kiểm tra thông thường trong xưởng cơ khí, các model có đế bật/tắt và lực từ cao thường đáp ứng tốt nhờ thao tác nhanh và độ bám ổn định. Nếu cần rà mặt, kiểm tra độ đảo hoặc căn chỉnh đồ gá trên các chi tiết tròn, nên ưu tiên model có đế chữ V để tăng độ chắc chắn khi gá.

Trong trường hợp cần đặt đầu đo chính xác vào vị trí rất nhỏ hoặc thường xuyên lấy lại điểm 0, các dòng có vít tinh chỉnh sẽ tiện hơn đáng kể. Những model như MW475-01 hoặc TECLOCK MB-1050 là ví dụ điển hình cho nhu cầu đó, khi người dùng cần vừa giữ chắc vừa chỉnh mịn vị trí đầu đo.

Ngoài ra, với đơn vị muốn triển khai nhanh bộ đo hoàn chỉnh cho kỹ thuật viên hoặc bộ phận QC, các bộ đã ghép sẵn chân đế và đồng hồ so như MW475-SET1 hoặc MW475-SET2 có thể giúp rút ngắn thời gian lựa chọn từng thành phần riêng lẻ.

Một vài thương hiệu thường được quan tâm

Trong danh mục này, người dùng thường tìm đến các hãng có kinh nghiệm lâu năm trong thiết bị đo cơ khí như MITUTOYO, MOORE & WRIGHT, Niigata Seiki và TECLOCK. Mỗi hãng có thế mạnh riêng về kiểu cơ cấu, độ hoàn thiện và hệ sinh thái phụ kiện đi kèm.

Bên cạnh đó, các thương hiệu như Mahr hay Noga cũng thường được quan tâm khi doanh nghiệp cần mở rộng lựa chọn trong cùng nhóm thiết bị đo và gá đặt. Việc chọn hãng nên dựa trên nhu cầu sử dụng thực tế, mức độ tương thích với đồng hồ so hiện có và cách tổ chức công việc tại xưởng hoặc phòng kiểm.

Mẹo sử dụng để duy trì độ ổn định khi đo

Để chân đế từ phát huy hiệu quả, bề mặt gá cần sạch dầu, sạch phoi và đủ khả năng hút từ. Khi đặt đế, nên bật từ sau khi đã chọn vị trí gần đúng, rồi mới tiến hành tinh chỉnh tay đỡ và đầu kẹp. Cách làm này giúp giảm thao tác thừa và tránh xê dịch không cần thiết.

Trong quá trình đo, cần hạn chế vươn tay đòn quá dài nếu không thật sự cần thiết, vì điều đó có thể làm tăng rung và giảm độ cứng tổng thể. Sau khi hoàn tất, nên tắt từ trước khi di chuyển, vệ sinh bề mặt đế và bảo quản đúng cách để duy trì lực bám cũng như độ bền cơ cấu.

Kết luận

Một chân đế phù hợp sẽ giúp hệ đo bằng đồng hồ so làm việc ổn định, thao tác thuận tiện và cho kết quả lặp lại tốt hơn trong nhiều công việc kiểm tra cơ khí. Từ các model cơ bản đến dòng có vít tinh chỉnh, đế chữ V hoặc bộ đo hoàn chỉnh, danh mục này đáp ứng nhiều nhu cầu từ kiểm tra tại máy đến sử dụng trong phòng QC.

Khi lựa chọn, nên ưu tiên đúng kiểu gá, lực giữ, khả năng tinh chỉnh và mức độ tương thích với đồng hồ đang sử dụng. Nếu xác định rõ bối cảnh đo ngay từ đầu, việc chọn chân đế từ sẽ đơn giản hơn và giúp tối ưu hiệu quả cho toàn bộ quá trình kiểm tra.
