Bộ mã hóa vòng quay (Encoder) Autonics

Trong các hệ thống cần theo dõi vị trí, tốc độ hoặc chiều quay, tín hiệu phản hồi từ trục quay là dữ liệu rất quan trọng để điều khiển chính xác và ổn định. Khi cần chuyển đổi chuyển động cơ học thành tín hiệu điện để PLC, bộ đếm, bộ điều khiển chuyển động hoặc HMI xử lý, Bộ mã hóa vòng quay (Encoder) là nhóm thiết bị được sử dụng rộng rãi trong máy công nghiệp, băng tải, cơ cấu định vị và các cụm truyền động.

Danh mục này tập trung vào các dòng encoder dùng cho giám sát chuyển động và vị trí, trong đó nổi bật là các mẫu encoder gia tăng dạng tay cầm thủ công và loại cầm tay của Autonics. Đây là lựa chọn phù hợp cho nhiều ứng dụng cần phát xung theo thao tác quay, kiểm tra hướng quay hoặc tích hợp vào hệ thống điều khiển có yêu cầu phản hồi rõ ràng, dễ đấu nối.

Vai trò của encoder trong hệ thống giám sát chuyển động

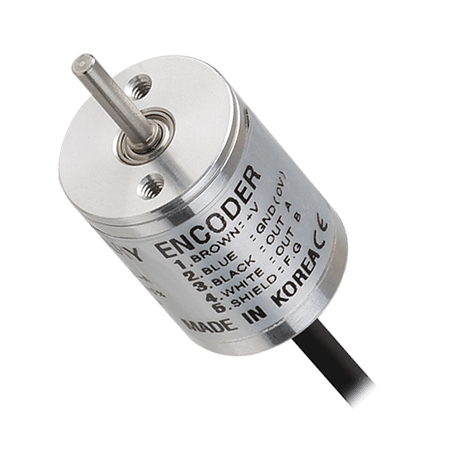

Encoder có nhiệm vụ tạo tín hiệu xung tương ứng với chuyển động quay của trục. Từ số lượng xung, hệ thống có thể suy ra vị trí tương đối, tốc độ quay hoặc chiều chuyển động. Nhờ đó, thiết bị này thường xuất hiện trong các bài toán đồng bộ cơ cấu, đếm chiều dài vật liệu, điều khiển cấp liệu, theo dõi trục máy và kiểm soát chuyển động lặp lại.

Trong môi trường tự động hóa, encoder thường hoạt động cùng PLC, bộ đếm tốc độ cao, biến tần hoặc các bộ điều khiển chuyên dụng. Nếu bạn đang xây dựng giải pháp hoàn chỉnh cho trục quay và cơ cấu chấp hành, có thể tham khảo thêm nhóm bộ truyền động và bộ định vị để mở rộng hệ thống theo đúng nhu cầu ứng dụng.

Danh mục phù hợp cho những nhu cầu nào?

Nhóm sản phẩm này phù hợp khi cần ghi nhận thao tác quay bằng tay, theo dõi số vòng quay, phát xung đưa về bộ điều khiển hoặc làm tín hiệu phản hồi cho các quy trình vận hành bán tự động. So với các cảm biến chỉ phát hiện có/không, encoder cho phép thu được dữ liệu chi tiết hơn về mức độ chuyển động và sự thay đổi theo thời gian.

Trong thực tế, các ứng dụng phổ biến có thể bao gồm bảng điều khiển máy, cụm thao tác bằng tay, cơ cấu jog, bộ chọn vị trí theo vòng quay hoặc các hệ thống cần đọc xung A/B để xác định hướng. Với những bài toán rộng hơn về phát hiện vị trí hoặc giám sát đối tượng dịch chuyển, người dùng cũng có thể xem thêm nhóm cảm biến chuyển động & vị trí.

Một số đặc điểm kỹ thuật đáng chú ý trong danh mục

Các model tiêu biểu trong danh mục hiện nay tập trung vào encoder gia tăng, với độ phân giải phổ biến 25P/R và 100P/R. Đây là mức độ phân giải phù hợp cho nhiều ứng dụng điều khiển quay bằng tay, nơi cần cân bằng giữa độ mịn của tín hiệu và khả năng xử lý của bộ điều khiển phía sau.

Ngoài ra, nhiều sản phẩm có tần số đáp ứng tối đa 10kHz, hỗ trợ các dạng đầu ra như Totem pole, Line Driver hoặc Voltage tùy model. Việc lựa chọn đúng kiểu đầu ra rất quan trọng vì nó ảnh hưởng trực tiếp đến khả năng tương thích với bộ đếm, PLC hoặc mạch nhận tín hiệu. Một số phiên bản sử dụng nguồn 5VDC, trong khi một số model khác dùng 12-24VDC, thuận tiện hơn khi tích hợp vào hệ thống điều khiển công nghiệp thông dụng.

Về cơ khí và môi trường làm việc, danh mục có cả các model với cấu trúc bảo vệ IP50 và IP67. Nếu thiết bị lắp ở khu vực cần chống bụi hoặc chịu điều kiện khắt khe hơn, đây là tiêu chí cần được ưu tiên khi chọn mã hàng.

Phân biệt nhanh các dòng ENH và ENHP của Autonics

Trong các sản phẩm nổi bật, dòng ENH và ENHP của Autonics đại diện cho hai kiểu cấu hình đáng chú ý. Các model như Autonics ENH-100-1-T-5 hoặc ENH-25-1-T-5 thuộc nhóm encoder tay cầm thủ công, phù hợp cho thao tác điều khiển quay trực tiếp và đấu nối qua khối đầu cuối.

Trong khi đó, các model như ENHP-100-1-T-24, ENHP-100-2-T-24, ENHP-100-1-L-5 hay ENHP-100-2-L-5 có kiểu kết nối D-SUB và nhiều phiên bản đạt IP67. Đây là điểm hữu ích khi cần kết nối gọn, tăng độ ổn định cơ khí và phù hợp hơn với những vị trí lắp đặt có yêu cầu bảo vệ cao hơn.

Bên cạnh sự khác nhau về kiểu kết nối, danh mục còn có biến thể theo vị trí chốt chặn Normal "H" hoặc Normal "L". Đây là yếu tố nên được kiểm tra kỹ để bảo đảm cảm giác thao tác và logic vận hành phù hợp với thiết kế máy.

Cách chọn encoder phù hợp với hệ thống

Khi chọn encoder, trước hết nên xác định rõ mục tiêu đo là đếm xung, xác định chiều quay hay theo dõi tốc độ. Nếu chỉ cần số xung cơ bản cho thao tác điều khiển bằng tay, các model 25P/R có thể là lựa chọn phù hợp. Nếu cần tín hiệu mịn hơn để xử lý vị trí tương đối hoặc thao tác chi tiết hơn, các model 100P/R sẽ đáp ứng tốt hơn.

Tiếp theo, hãy đối chiếu điện áp nguồn và kiểu đầu ra với phần cứng hiện có. Hệ thống dùng nguồn 24VDC thường thuận tiện với các model 12-24VDC, còn các mạch điều khiển mức logic thấp có thể cần phiên bản 5VDC. Với đường truyền tín hiệu dài hoặc môi trường nhiễu, Line Driver thường là lựa chọn đáng cân nhắc hơn so với các kiểu đầu ra cơ bản.

Ngoài tín hiệu điện, người dùng cũng nên xem xét cách đấu nối D-SUB hay khối đầu cuối, mức bảo vệ IP, mô-men khởi động và điều kiện thao tác thực tế. Nếu encoder làm việc cùng động cơ hoặc cơ cấu quay, việc tham khảo thêm danh mục động cơ AC và DC cũng giúp đồng bộ giải pháp tốt hơn.

Một số model tiêu biểu để tham khảo

Với nhu cầu phổ thông, ENH-100-1-T-5 và ENH-100-2-T-5 là hai model dễ hình dung nhờ độ phân giải 100P/R, nguồn 5VDC và cấu hình tay cầm thủ công. Nếu cần độ phân giải thấp hơn để thao tác theo nấc rõ hơn, ENH-25-1-T-5 hoặc ENH-25-2-T-5 là những lựa chọn đáng chú ý.

Ở nhóm kết nối D-SUB, ENHP-100-1-T-24 và ENHP-100-2-T-24 phù hợp khi hệ thống ưu tiên nguồn 12-24VDC. Với nhu cầu đầu ra Line Driver ở mức 5VDC, có thể tham khảo ENHP-100-1-L-5 hoặc ENHP-100-2-L-5. Những model này cho thấy danh mục không chỉ đa dạng về độ phân giải mà còn linh hoạt về kiểu đầu ra, kiểu kết nối và mức bảo vệ.

Lưu ý khi lắp đặt và khai thác tín hiệu

Encoder cho tín hiệu ổn định khi được lắp đúng cơ khí và đấu nối đúng chuẩn. Cần bảo đảm thao tác quay nằm trong giới hạn cho phép của thiết bị, đồng thời kiểm tra kỹ sơ đồ chân tín hiệu, nguồn cấp và đầu vào của bộ điều khiển để tránh sai lệch khi đọc xung.

Trong môi trường công nghiệp, việc đi dây tín hiệu tách biệt với dây nguồn công suất, nối đất hợp lý và chọn đúng loại đầu ra sẽ giúp giảm nhiễu đáng kể. Với các ứng dụng cần độ tin cậy cao hơn về phản hồi vị trí hoặc dịch chuyển, người dùng có thể cân nhắc thêm nhóm cảm biến dịch chuyển để so sánh theo nguyên lý đo phù hợp.

Kết luận

Việc lựa chọn đúng encoder không chỉ phụ thuộc vào tên model mà chủ yếu nằm ở sự phù hợp giữa độ phân giải, đầu ra tín hiệu, điện áp nguồn, kiểu kết nối và điều kiện lắp đặt thực tế. Danh mục này cung cấp nhiều lựa chọn encoder gia tăng của Autonics cho các bài toán giám sát chuyển động và vị trí theo hướng rõ ràng, dễ tích hợp và thuận tiện khi mở rộng hệ thống.

Nếu bạn đang cần một giải pháp cho thao tác quay bằng tay, phát xung điều khiển hoặc phản hồi vị trí tương đối, hãy bắt đầu từ yêu cầu tín hiệu và môi trường sử dụng để lọc model phù hợp. Cách tiếp cận này sẽ giúp chọn thiết bị hiệu quả hơn và giảm rủi ro khi tích hợp vào hệ thống hiện hữu.
