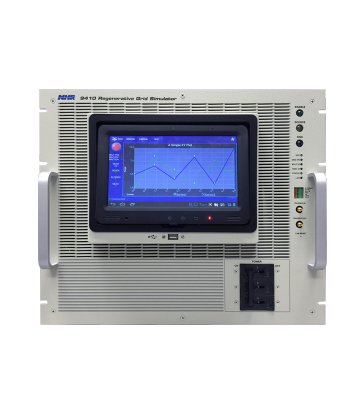

Bộ mô phỏng lưới điện tái sinh NI NHR 9410-12

Đầu ra AC

Số pha/các kênh đầu ra: 1, 2 hoặc 3

Công suất, tối đa (1Φ hoặc 3Φ): 12kW/31.5kVA

Dải dòng điện (RMS mỗi Φ): 6, 30A/Φ

Dải dòng điện (RMS 1Φ): 18, 90A

Dòng điện tối đa: 3 x Max RMS

Dải điện áp L-N: 10 - 175, 350VRMS L-N (Đơn Pha 250V Tối đa)

Độ chính xác: 0.2% thiết lập + 0.2% Dải

Độ phân giải: 0.005% dải

THD: <1% @ 50/60Hz, Toàn bộ công suất vào tải điện trở ở 480VRMS (L-L)

Đầu ra DC

Công suất tối đa (1 kênh hoặc 3 kênh): 12kW

Dải dòng điện (Mỗi kênh): 60, 30A/CH

Dải dòng điện (Per Sys.): 18, 90A

Dải điện áp: 10 - 200, 400VDC

Đo AC & DC

Dải Điện Áp (LR, HR): 260, 520V Pk

Độ Chính Xác (AC RMS): 0.1% Rdg + 0.06% Rng

Độ Chính Xác (DC): 0.1% Rdg + 0.1% Rng

Dòng mỗi Pha (LR, HR): 20, 100A

Độ Chính Xác (AC RMS): 0.1% Rdg + 0.1% Rng

Độ Chính Xác (DC): 0.2% Rdg + 0.1% Rng High Range, 0.2% Rdg + 0.3% Rng Low Range

Công Suất: Điện Áp Rng x Dòng Rng

Các đo lường bổ sung: Năng lượng (Ah, kWh, kVAh), Hệ số Crest AC, Hệ số công suất AC, thu thập hình dạng sóng

Bộ Chuyển Đổi Hình Dạng Sóng

Thu Thập Dữ Liệu: Điện áp đầu ra và dòng điện

Tốc Độ Lấy Mẫu: 125k Mẫu/giây

Bộ Nhớ: 64k Mẫu
