Camera kiểm tra, phân loại sản phẩm SICK

Trong các dây chuyền phân loại và đóng gói hiện đại, việc phát hiện lỗi hình dạng, kiểm tra bề mặt hoặc nhận biết sai khác sản phẩm ngay trên băng tải giúp doanh nghiệp giảm đáng kể thao tác thủ công và hạn chế hàng lỗi đi tiếp sang công đoạn sau. Đây cũng là lý do camera kiểm tra, phân loại sản phẩm ngày càng được ứng dụng rộng rãi trong môi trường sản xuất cần tốc độ cao, độ lặp lại ổn định và khả năng tích hợp với hệ thống tự động hóa.

Khác với quan sát bằng mắt thường, camera công nghiệp cho phép thu nhận dữ liệu hình ảnh hoặc dữ liệu chiều sâu để phục vụ kiểm tra kích thước, vị trí, biên dạng và sự hiện diện của chi tiết. Khi kết hợp đúng với logic điều khiển, thiết bị có thể hỗ trợ phân loại sản phẩm theo tiêu chí định sẵn, cảnh báo sai lệch và kích hoạt cơ cấu loại bỏ ngay tại chỗ.

Vai trò của camera kiểm tra trong dây chuyền sản xuất

Ở nhiều ứng dụng thực tế, camera không chỉ đơn thuần ghi nhận hình ảnh mà còn là một phần của hệ thống kiểm tra chất lượng tự động. Thiết bị có thể giúp phát hiện sản phẩm lệch vị trí, thiếu chi tiết, sai hình dạng hoặc có khác biệt bề mặt trước khi sản phẩm đi sang công đoạn dán nhãn, đóng gói hoặc xuất kho.

Đối với dây chuyền có yêu cầu truy xuất và nhận diện, camera kiểm tra thường được triển khai cùng các giải pháp đọc mã vạch sản phẩm để vừa xác minh mã hàng, vừa kiểm tra điều kiện ngoại quan. Cách bố trí này đặc biệt hữu ích khi cần đồng thời kiểm soát đúng mã, đúng vị trí và đúng loại sản phẩm trên cùng một tuyến băng tải.

Khi nào nên chọn camera 3D cho bài toán phân loại

Với các ứng dụng cần đánh giá chiều cao, thể tích, biên dạng hoặc sai lệch hình học, camera 3D thường phù hợp hơn camera 2D thông thường. Công nghệ triangulation cho phép thu nhận dữ liệu chiều sâu, từ đó hỗ trợ phân biệt những trường hợp mà ảnh bề mặt khó phản ánh đầy đủ, chẳng hạn vật thể có màu tương đồng nhưng khác độ cao hoặc hình dạng.

Trong danh mục này, nhiều model của SICK sử dụng công nghệ 3D triangulation, màn trập toàn cầu, chiếu sáng tích hợp và giao tiếp Gigabit Ethernet. Đây là cấu hình thường gặp trong môi trường công nghiệp cần bắt hình vật thể chuyển động ổn định hơn, giảm ảnh hưởng của nhòe chuyển động và thuận tiện tích hợp với hệ thống điều khiển trung tâm.

Phạm vi ứng dụng phổ biến

Camera kiểm tra, phân loại sản phẩm có thể được dùng trong nhiều công đoạn khác nhau, từ phân loại theo kích thước, kiểm tra sự có mặt của chi tiết, xác định độ đầy tương đối, cho đến nhận diện sai lệch biên dạng trước khi đóng gói. Trong dây chuyền có nhiều mã hàng, thiết bị giúp tăng độ đồng nhất của thao tác kiểm tra và giảm phụ thuộc vào kinh nghiệm của người vận hành.

Sau bước kiểm tra, sản phẩm đạt yêu cầu có thể đi tiếp sang các công đoạn như máy dán nhãn hoặc hoàn thiện đóng gói. Việc đặt camera ở đầu hoặc giữa dây chuyền giúp loại bỏ sớm sản phẩm không đạt, từ đó hạn chế lãng phí vật tư bao bì và thời gian xử lý ở các bước sau.

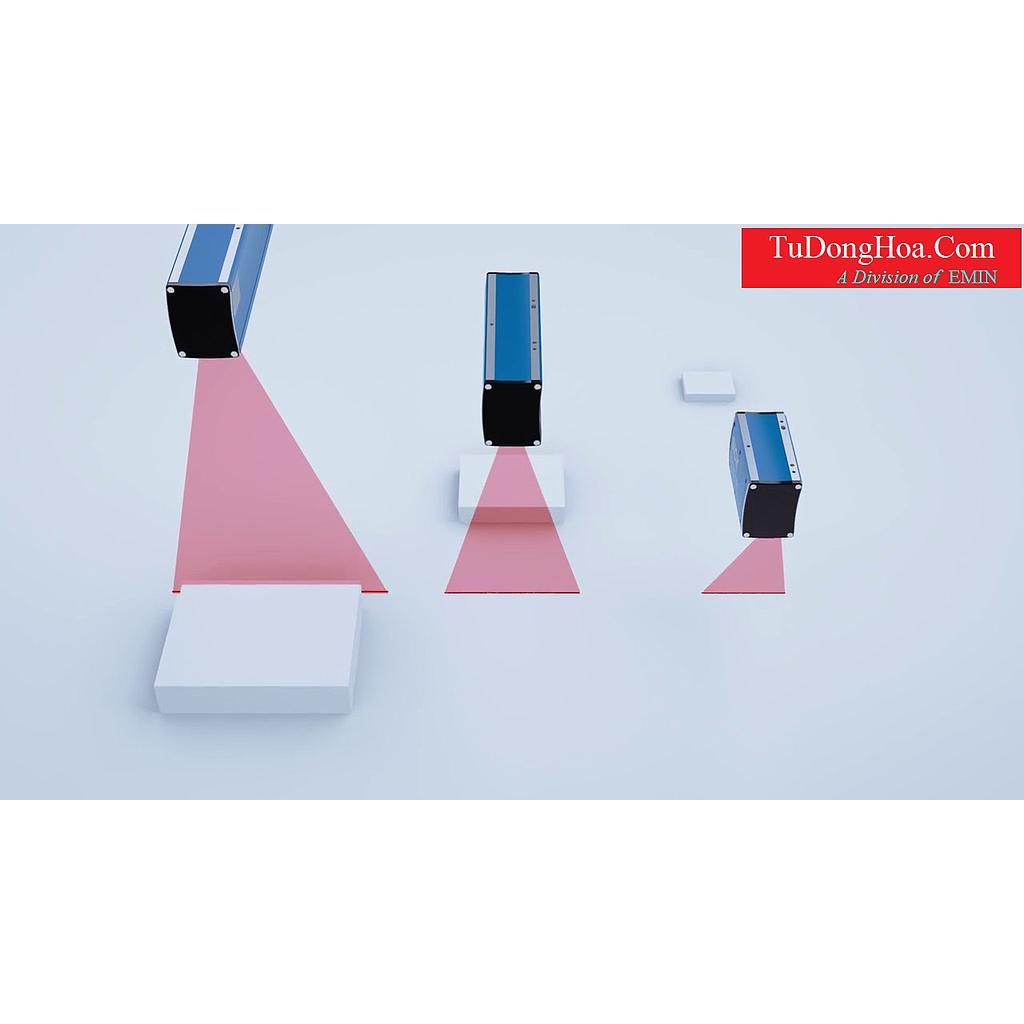

Cách lựa chọn theo khoảng cách làm việc và vùng quan sát

Một trong những tiêu chí quan trọng nhất khi chọn camera là khoảng cách làm việc và trường nhìn phù hợp với kích thước vật thể. Nếu cần quan sát chi tiết nhỏ trong vùng hẹp, các model như SICK V3DX3-002BR21A hoặc SICK V3DX3-004BR21A phù hợp hơn nhờ trường nhìn nhỏ và khoảng cách làm việc ngắn. Đây là hướng lựa chọn thường thấy trong các bài toán kiểm tra linh kiện hoặc chi tiết có kích thước nhỏ.

Ngược lại, với sản phẩm lớn hơn hoặc băng tải rộng, các model như SICK V3DU3-060RM25A, SICK V3DU3-060RM21A hay SICK V3DU3-120RM21A cho vùng quan sát rộng hơn. Việc chọn sai trường nhìn có thể dẫn đến thiếu dữ liệu ở rìa ảnh hoặc phải lắp đặt lại cơ khí, vì vậy cần đối chiếu đồng thời kích thước sản phẩm, chiều rộng băng tải và vị trí lắp thực tế.

Một số đặc điểm kỹ thuật đáng chú ý trong danh mục

Các sản phẩm tiêu biểu trong danh mục này tập trung vào nhóm camera 3D công nghiệp với nguồn cấp 24V DC, mức bảo vệ IP65/IP67 và kết nối M12 cho nguồn, I/O cũng như Ethernet. Đây là những yếu tố quan trọng khi lắp đặt trong môi trường sản xuất có bụi, rung động hoặc yêu cầu đồng bộ tín hiệu với PLC, cảm biến và cơ cấu chấp hành.

Ngoài ra, chế độ phơi sáng tuyến tính và HDR giúp hệ thống xử lý tốt hơn trong những điều kiện bề mặt phản xạ không đồng đều. Chiếu sáng tích hợp cũng là lợi thế khi cần rút gọn không gian lắp đặt, giảm khối lượng phụ kiện ngoài và đơn giản hóa việc đồng bộ giữa nguồn sáng với quá trình thu nhận dữ liệu.

Gợi ý chọn model theo quy mô ứng dụng

Nếu bài toán tập trung vào kiểm tra vùng nhỏ, độ chi tiết cao và khoảng cách lắp gần, người dùng có thể tham khảo các model như SICK V3DX3-010BR21A hoặc V3DX3-004BR21A. Những model này phù hợp hơn khi cần theo dõi biên dạng hẹp hoặc khu vực kiểm tra giới hạn, nơi vùng quét rộng không phải là ưu tiên.

Với ứng dụng trung bình đến lớn, các dòng V3DU3 thường mang lại không gian quan sát rộng hơn. Chẳng hạn, SICK V3DU3-020RM21A phù hợp cho vùng nhìn vừa phải, trong khi SICK V3DU3-120RM25A hoặc V3DU3-120RR21A thích hợp hơn với bài toán băng tải rộng, sản phẩm lớn hoặc yêu cầu bao quát vùng kiểm tra lớn hơn trong cùng một điểm lắp.

Lưu ý khi tích hợp vào hệ thống phân loại

Để camera hoạt động ổn định, cần tính trước vị trí lắp, góc quan sát, tốc độ băng tải, khả năng đồng bộ tín hiệu trigger và cách truyền dữ liệu về bộ điều khiển. Trong thực tế, chất lượng kiểm tra không chỉ phụ thuộc vào camera mà còn liên quan đến độ ổn định cơ khí, độ rung, vật liệu bề mặt và cách sản phẩm đi qua vùng quan sát.

Khi dây chuyền có bước đóng gói hoàn thiện ở phía sau, việc kiểm tra sớm giúp giảm lỗi lan truyền sang các công đoạn như máy dán thùng carton hoặc máy đóng đai. Điều này đặc biệt có ý nghĩa trong môi trường vận hành liên tục, nơi mỗi sản phẩm lỗi đi qua thêm một công đoạn đều làm tăng chi phí xử lý.

Câu hỏi thường gặp

Camera kiểm tra sản phẩm có phải lúc nào cũng cần loại 3D?

Không phải mọi ứng dụng đều cần 3D. Nếu chỉ cần kiểm tra hiện diện, vị trí cơ bản hoặc nhận biết mã, giải pháp 2D có thể đã đủ. Camera 3D phù hợp hơn khi cần đánh giá chiều cao, thể tích hoặc hình học bề mặt.

Nên ưu tiên thông số nào khi chọn camera?

Thông thường nên bắt đầu từ kích thước sản phẩm, khoảng cách lắp đặt, vùng quan sát cần bao phủ, tốc độ dây chuyền và điều kiện môi trường. Sau đó mới đối chiếu đến kết nối, cấp bảo vệ và phương án tích hợp với hệ thống điều khiển.

Việc lựa chọn đúng camera kiểm tra, phân loại sản phẩm sẽ ảnh hưởng trực tiếp đến hiệu quả phát hiện lỗi, độ ổn định của dây chuyền và khả năng mở rộng tự động hóa về sau. Nếu đang xây dựng hoặc nâng cấp hệ thống phân loại - đóng gói, nên đối chiếu kỹ bài toán thực tế với khoảng cách làm việc, vùng nhìn và phương án tích hợp để chọn cấu hình phù hợp ngay từ đầu.
