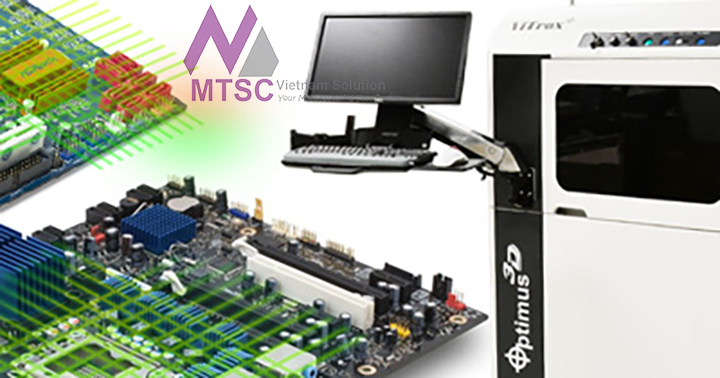

Máy kiểm tra và nghiệm thu bo mạch Vitrox

Trong sản xuất điện tử, chất lượng bo mạch không chỉ được đánh giá ở công đoạn lắp ráp mà còn ở khả năng phát hiện sớm lỗi hàn, lỗi linh kiện, sai lệch điện học và các bất thường hình ảnh trước khi sản phẩm được xuất xưởng. Vì vậy, Máy kiểm tra và nghiệm thu bo mạch là nhóm thiết bị quan trọng để hỗ trợ kiểm soát chất lượng, giảm rủi ro lỗi lặp lại và nâng cao độ tin cậy cho toàn bộ quy trình.

Tùy theo mục tiêu kiểm tra, doanh nghiệp có thể cần hệ thống quang học, X-ray, kiểm tra bằng đầu dò, theo dõi chữ ký analog hoặc thiết bị chẩn đoán chuyên sâu. Danh mục này phù hợp với nhà máy EMS, OEM, ODM, bộ phận QA/QC, kỹ sư bảo trì bo mạch và các đơn vị tích hợp hệ thống cần lựa chọn giải pháp phù hợp theo từng loại lỗi và từng giai đoạn sản xuất.

Vai trò của thiết bị kiểm tra bo mạch trong dây chuyền điện tử

Bo mạch điện tử có thể phát sinh lỗi ở nhiều cấp độ: từ kem hàn, vị trí linh kiện, chất lượng mối hàn cho tới lỗi dẫn điện, ngắn mạch hoặc sai khác tín hiệu giữa bo tốt và bo lỗi. Nếu không có công cụ kiểm tra phù hợp, việc truy vết nguyên nhân thường mất nhiều thời gian, đặc biệt khi lỗi chỉ xuất hiện không liên tục hoặc nằm ở lớp mạch bên trong.

Các hệ thống trong nhóm này giúp doanh nghiệp triển khai kiểm tra trước nghiệm thu, xác nhận chất lượng sau lắp ráp hoặc hỗ trợ chẩn đoán trong giai đoạn sửa chữa. Trong các dây chuyền tự động, những giải pháp này còn được tích hợp cùng robot, băng tải và hệ thống truy xuất để tạo nên quy trình kiểm tra nhất quán hơn. Nếu cần mở rộng sang kiểm tra bằng hình ảnh, người dùng có thể tham khảo thêm hệ thống nghiệm thu trực quan.

Các nhóm thiết bị thường gặp trong danh mục

Phạm vi ứng dụng của danh mục này khá rộng. Một số thiết bị tập trung vào kiểm tra quang học hoặc hình ảnh để phát hiện thiếu kem hàn, thừa kem hàn, lệch vị trí, biến dạng hình dạng hoặc cầu nối. Ví dụ, máy kiểm tra kem hàn TRI TR7007D là đại diện cho hướng tiếp cận kiểm tra sớm ở công đoạn liên quan tới chất lượng in kem hàn trước khi bo đi sâu vào các bước tiếp theo.

Bên cạnh đó là các hệ thống kiểm tra điện học và chẩn đoán lỗi. Thiết bị như Huntron 2800 phù hợp cho việc so sánh đặc tính điện giữa các điểm đo, trong khi ProT Ar-Ge (FADOS) FADOS9F1 thiên về chuẩn đoán chuyên sâu thông qua chữ ký analog, lưu mẫu tham chiếu và hỗ trợ phân tích lỗi trên bo mạch. Với nhu cầu xác định lỗi lớp mạch hoặc ngắn mạch bên trong, các giải pháp như Polar Toneohm 950 cũng mang lại giá trị thực tế trong công tác sửa chữa và xác minh lỗi.

Ở cấp độ nghiệm thu tự động, một số hệ thống của Vitrox như V9i, V910i, V920i hoặc V810i S2 XLT thể hiện định hướng kiểm tra bằng robot, thị giác máy và X-ray cho các tình huống yêu cầu tốc độ, độ lặp lại và khả năng tự động hóa cao hơn.

Lựa chọn theo mục tiêu kiểm tra thực tế

Để chọn đúng thiết bị, trước hết cần xác định câu hỏi kỹ thuật mà nhà máy đang muốn trả lời. Nếu mục tiêu là phát hiện sai sót sớm ở công đoạn in kem hàn, hệ thống SPI sẽ phù hợp hơn. Nếu cần xác minh ngoại quan, lớp phủ, nhãn, sai lệch lắp ráp hoặc lỗi bề mặt ở thành phẩm, nên ưu tiên các hệ thống thị giác và nghiệm thu bằng robot.

Nếu vấn đề nằm ở lỗi điện học, lỗi linh kiện, chập chờn hoặc nghi ngờ sai khác giữa bo đạt và bo lỗi, các thiết bị phân tích chữ ký, truy lỗi analog hoặc kiểm tra bằng đầu dò sẽ phù hợp hơn. Trường hợp dây chuyền cần xác minh mối hàn ẩn, cấu trúc bên trong hoặc các vị trí khó quan sát bằng quang học, giải pháp X-ray là hướng cần cân nhắc.

Với các ứng dụng yêu cầu tiếp xúc trực tiếp để kiểm tra điểm test trên PCB, người dùng cũng có thể xem thêm máy kiểm tra bằng đầu đo bay để có góc nhìn đầy đủ hơn về hệ sinh thái kiểm tra bo mạch.

Một số hướng ứng dụng tiêu biểu

Trong nhà máy điện tử, thiết bị kiểm tra và nghiệm thu bo mạch thường xuất hiện ở ba bối cảnh chính. Thứ nhất là kiểm tra trong dây chuyền để ngăn lỗi lan sang công đoạn sau. Thứ hai là kiểm tra cuối nhằm xác nhận chất lượng trước khi đóng gói hoặc giao hàng. Thứ ba là chẩn đoán ở khu vực sửa chữa, bảo trì hoặc phân tích nguyên nhân lỗi trả về từ hiện trường.

Các hệ thống robot vision như Vitrox V9i, V910i hay V920i phù hợp với môi trường yêu cầu tự động hóa, truy xuất barcode và kiểm tra đồng đều giữa các lô sản xuất. Trong khi đó, thiết bị như Huntron 2800 hoặc FADOS9F1 thường hữu ích hơn với kỹ sư phân tích lỗi, nơi cần so sánh bo chuẩn với bo lỗi để rút ngắn thời gian khoanh vùng nguyên nhân.

Ở các dây chuyền có mức độ tự động cao, hiệu quả kiểm tra còn phụ thuộc vào cách cấp sản phẩm và vận chuyển giữa các công đoạn. Vì vậy, việc tham khảo thêm hệ thống cấp phôi tự động hoặc giải pháp về băng tải cũng rất hữu ích khi xây dựng giải pháp tổng thể.

Phụ kiện và vật tư thay thế cũng rất quan trọng

Với nhóm máy kiểm tra bằng đầu dò hoặc hệ thống đo tiếp xúc, hiệu quả vận hành không chỉ nằm ở máy chính mà còn phụ thuộc vào phụ kiện đi kèm. Các chi tiết như đầu kim đo, dây nối đầu dò, lỗ cắm chân kim dò hay cụm tiếp điểm là những thành phần có ảnh hưởng trực tiếp đến độ ổn định phép đo và thời gian bảo trì.

Trong danh mục hiện có thể thấy các phụ kiện cho máy Takaya như LS-457-01, LS-458-01, SA941-46616PO hay đầu kim đo xxx-00221. Đây là nhóm linh kiện hỗ trợ vận hành và duy trì khả năng kiểm tra ổn định của hệ thống, đặc biệt trong môi trường sản xuất liên tục hoặc khi cần thay thế định kỳ để bảo đảm độ chính xác.

Những tiêu chí nên cân nhắc trước khi đầu tư

Một hệ thống phù hợp không nhất thiết là hệ thống phức tạp nhất, mà là giải pháp đáp ứng đúng mức độ lỗi cần phát hiện, tốc độ dây chuyền và khả năng tích hợp hiện có. Doanh nghiệp nên đánh giá đồng thời loại bo mạch, kích thước PCB, yêu cầu truy xuất, phương thức nạp/xả sản phẩm, mức độ tự động hóa và năng lực vận hành của đội kỹ thuật.

Ngoài ra, cần xem xét thiết bị được dùng cho kiểm tra inline hay offline, mục tiêu là sàng lọc sản phẩm hay chẩn đoán nguyên nhân lỗi, và liệu có cần lưu dữ liệu tham chiếu để so sánh về sau hay không. Với các nhà máy phục vụ ngành điện tử ô tô hoặc các ứng dụng đòi hỏi kiểm soát chặt, việc lựa chọn giải pháp kiểm tra thường phải gắn với yêu cầu truy xuất và độ lặp lại của toàn hệ thống.

FAQ ngắn về máy kiểm tra và nghiệm thu bo mạch

Nên chọn kiểm tra quang học hay kiểm tra điện học?

Nếu cần phát hiện lỗi hình dạng, vị trí, bề mặt hoặc ngoại quan, kiểm tra quang học sẽ phù hợp hơn. Nếu cần xác minh trạng thái linh kiện, đường mạch hoặc sai khác điện giữa bo tốt và bo lỗi, nên ưu tiên kiểm tra điện học hoặc thiết bị chẩn đoán chữ ký analog.

Khi nào nên dùng X-ray cho bo mạch?

X-ray phù hợp khi cần quan sát các mối hàn ẩn, cấu trúc bên trong hoặc các vị trí khó kiểm tra bằng camera thông thường. Đây là lựa chọn thường gặp với PCB phức tạp, linh kiện đóng gói dày hoặc các mối hàn không thể quan sát trực tiếp.

Phụ kiện đầu dò có cần thay thế định kỳ không?

Có. Các chi tiết như đầu kim đo, dây nối hoặc socket tiếp xúc có thể hao mòn trong quá trình sử dụng, ảnh hưởng đến độ ổn định phép đo và khả năng lặp lại. Việc kiểm tra và thay thế đúng lúc giúp duy trì chất lượng kiểm tra lâu dài.

Việc đầu tư máy kiểm tra và nghiệm thu bo mạch nên bắt đầu từ nhu cầu kiểm tra thực tế, loại lỗi cần phát hiện và cách thiết bị sẽ được đưa vào quy trình sản xuất hoặc sửa chữa. Khi xác định đúng mục tiêu ngay từ đầu, doanh nghiệp sẽ dễ chọn được giải pháp phù hợp hơn, tối ưu hiệu quả kiểm soát chất lượng và giảm chi phí xử lý lỗi về sau.
