Bộ xử lý tín hiệu DIN Rail Renesas Electronics

Trong các hệ thống đo lường và điều khiển công nghiệp, tín hiệu từ cảm biến nhiệt độ hoặc tín hiệu analog hiện trường thường không thể đưa thẳng về PLC, bộ ghi hay bộ điều khiển mà không qua bước chuẩn hóa và cách ly. Đây là lý do Bộ xử lý tín hiệu DIN Rail được sử dụng rộng rãi trong tủ điện, dây chuyền sản xuất và các ứng dụng giám sát quá trình, nơi yêu cầu lắp đặt gọn, đấu nối rõ ràng và vận hành ổn định.

Nhóm thiết bị này đặc biệt phù hợp khi cần xử lý tín hiệu RTD, cặp nhiệt điện hoặc tín hiệu dòng/áp, đồng thời giảm nhiễu, tách biệt điện và chuyển đổi về chuẩn đầu ra dễ tích hợp. Với kiểu lắp trên thanh ray DIN 35 mm, người dùng có thể triển khai nhanh trong tủ điều khiển mà vẫn thuận tiện cho bảo trì và mở rộng hệ thống.

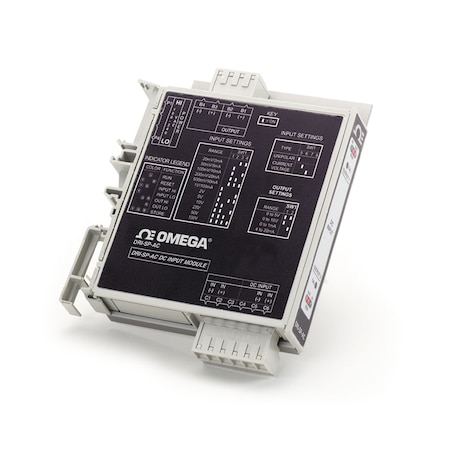

Thiết bị xử lý tín hiệu lắp DIN Rail trong tủ điều khiển công nghiệp

Vai trò của bộ xử lý tín hiệu lắp DIN Rail trong hệ thống công nghiệp

Khác với các thiết bị chỉ thực hiện đo đơn thuần, bộ xử lý tín hiệu dạng DIN Rail đóng vai trò trung gian giữa cảm biến và hệ điều khiển. Thiết bị có thể tiếp nhận tín hiệu từ RTD, thermocouple hoặc tín hiệu analog, sau đó thực hiện các tác vụ như cách ly tín hiệu, tuyến tính hóa, chuyển đổi dải đo hoặc chuẩn hóa đầu ra về dòng hay điện áp phù hợp.

Trong môi trường công nghiệp có nhiều nhiễu điện từ, chênh lệch mass hoặc khoảng cách truyền tín hiệu lớn, khả năng cách ly là yếu tố rất quan trọng. Nếu cần tham khảo thêm các giải pháp cùng hệ, người dùng có thể xem thêm bộ xử lý tín hiệu chuyên dụng cho các bài toán ứng dụng đặc thù hơn.

Phù hợp cho RTD, cặp nhiệt điện và tín hiệu analog tiêu chuẩn

Một điểm nổi bật của danh mục này là khả năng làm việc với nhiều loại đầu vào thông dụng trong đo nhiệt độ và điều khiển quá trình. Với RTD, thiết bị hỗ trợ các ứng dụng cần độ ổn định cao và theo dõi nhiệt độ chính xác trong dải làm việc xác định. Với cặp nhiệt điện, thiết bị phù hợp cho các môi trường nhiệt độ cao hơn, phổ biến trong gia nhiệt, lò nung hoặc dây chuyền nhiệt.

Ngoài ra, một số model còn hoạt động như bộ cách ly tín hiệu analog, nhận các dải dòng hoặc điện áp phổ biến và xuất ra chuẩn điều khiển tương ứng. Điều này giúp việc ghép nối giữa cảm biến, bộ chuyển đổi, PLC và hệ SCADA trở nên nhất quán hơn, đặc biệt khi cần đồng bộ nhiều điểm đo trong cùng một tủ điện.

Một số dòng tiêu biểu trong danh mục

Trong nhóm sản phẩm nổi bật, Dwyer là hãng được nhắc đến nhiều với các model xử lý tín hiệu nhiệt độ và cách ly tín hiệu lắp DIN Rail. Chẳng hạn, Dwyer SCL4151B và Dwyer SCL4151C phù hợp cho đầu vào RTD trong các dải nhiệt độ xác định, thích hợp cho ứng dụng giám sát nhiệt độ quy trình hoặc HVAC công nghiệp.

Với đầu vào thermocouple, các model như Dwyer SC4130P, Dwyer SC4130K hoặc Dwyer SC4130G cho thấy định hướng ứng dụng theo từng loại cặp nhiệt điện và dải nhiệt độ khác nhau. Bên cạnh đó, Dwyer SCL4380 là lựa chọn đáng chú ý khi nhu cầu chính là cách ly và chuyển đổi tín hiệu analog, thay vì chỉ tập trung vào cảm biến nhiệt độ.

Tiêu chí lựa chọn bộ xử lý tín hiệu DIN Rail

Khi chọn thiết bị, trước hết cần xác định đúng loại tín hiệu đầu vào: RTD, thermocouple hay dòng/áp analog. Đây là yếu tố quyết định trực tiếp đến khả năng tương thích của bộ xử lý tín hiệu với cảm biến hoặc thiết bị hiện trường đang dùng. Sau đó, cần xem xét dải nhiệt độ hoặc dải tín hiệu thực tế để tránh chọn model không phù hợp với vùng làm việc.

Yếu tố tiếp theo là chuẩn nguồn cấp và yêu cầu lắp đặt trong tủ điện. Trong danh mục này có các model dùng nguồn 12 đến 24 Vac/Vdc và cũng có model dùng dải rộng 85 đến 265 Vac/Vdc, vì vậy cần đối chiếu với nguồn sẵn có trong hệ thống. Ngoài ra, khả năng cách ly, độ tuyến tính, độ trôi theo nhiệt độ và kiểu đầu ra cũng nên được kiểm tra kỹ nếu hệ thống yêu cầu độ ổn định cao hoặc truyền tín hiệu đi xa.

Xác định đúng loại đầu vào: RTD, thermocouple hay isolator.
Đối chiếu dải nhiệt độ hoặc dải tín hiệu với ứng dụng thực tế.
Kiểm tra nguồn cấp phù hợp với tủ điện hiện có.
Ưu tiên model có cách ly khi môi trường có nhiễu hoặc chênh lệch điện thế.
Xem xét chuẩn đầu ra để tương thích với PLC, bộ điều khiển hoặc bộ ghi dữ liệu.

Lợi thế của thiết kế DIN Rail trong tủ điện

Thiết kế gắn ray DIN giúp việc bố trí thiết bị trong tủ điều khiển trở nên gọn và có tính hệ thống hơn. Người dùng có thể lắp nhiều bộ xử lý tín hiệu cạnh nhau, tối ưu không gian và đơn giản hóa công tác đi dây, đánh số terminal cũng như bảo trì sau này. Đây là ưu điểm rõ rệt so với các cấu hình rời rạc, đặc biệt trong các tủ điều khiển có nhiều kênh đo.

Nếu ứng dụng yêu cầu bố trí cảm biến và bộ chuyển đổi ngay gần điểm đo hơn, bạn có thể tham khảo thêm bộ điều chỉnh tín hiệu gắn đầu. Trong khi đó, danh mục hiện tại phù hợp hơn cho mô hình tập trung tín hiệu về tủ điện trung tâm, nơi cần quản lý và đấu nối tập trung.

Ứng dụng thực tế thường gặp

Bộ xử lý tín hiệu DIN Rail thường xuất hiện trong hệ thống HVAC công nghiệp, giám sát nhiệt độ bồn chứa, dây chuyền gia nhiệt, tủ điều khiển máy, hệ thống xử lý nước và các ứng dụng tự động hóa quy trình. Khi cảm biến ngoài hiện trường tạo ra tín hiệu mức thấp hoặc dễ bị ảnh hưởng bởi nhiễu, thiết bị này giúp chuyển đổi tín hiệu sang dạng dễ đọc hơn cho bộ điều khiển trung tâm.

Trong các hệ thống yêu cầu thu thập và chuẩn hóa nhiều tín hiệu khác nhau, việc kết hợp đúng bộ xử lý tín hiệu sẽ giúp giảm sai lệch đo, tăng độ ổn định vận hành và đơn giản hóa tích hợp. Nếu đang cần xem toàn bộ nhóm sản phẩm cùng loại theo đúng kiến trúc lắp đặt, bạn có thể tiếp tục tham khảo giải pháp xử lý tín hiệu DIN Rail để so sánh các model phù hợp.

Một vài lưu ý khi triển khai và vận hành

Khi lắp đặt trong tủ điện, nên bố trí thiết bị ở vị trí thông thoáng, tránh gần nguồn gây nhiễu mạnh hoặc phần tử công suất cao nếu không cần thiết. Việc đấu nối đúng cực tính, đúng loại cảm biến và đúng dải cấu hình đầu vào sẽ ảnh hưởng trực tiếp đến chất lượng tín hiệu đầu ra. Với các ứng dụng nhiệt độ, cần đặc biệt chú ý sự tương thích giữa loại cảm biến và model xử lý tín hiệu được chọn.

Bên cạnh đó, nên ưu tiên thiết bị có thông số phù hợp với tải đầu ra của hệ thống nhận tín hiệu. Một cấu hình đúng ngay từ đầu sẽ giúp giảm thời gian hiệu chỉnh, hạn chế lỗi khi chạy thử và tăng độ tin cậy cho toàn bộ chuỗi đo lường - điều khiển.

Kết luận

Việc lựa chọn đúng bộ xử lý tín hiệu lắp DIN Rail không chỉ giúp tín hiệu đo ổn định hơn mà còn hỗ trợ hệ thống điều khiển vận hành đồng bộ, dễ bảo trì và thuận tiện mở rộng. Với các ứng dụng sử dụng RTD, cặp nhiệt điện hoặc tín hiệu analog cần cách ly và chuẩn hóa, đây là nhóm thiết bị rất đáng cân nhắc trong tủ điện công nghiệp.

Khi đánh giá sản phẩm, hãy bắt đầu từ loại tín hiệu đầu vào, dải đo, nguồn cấp và yêu cầu cách ly thực tế. Từ đó, việc đối chiếu các model tiêu biểu như dòng Dwyer SC hoặc SCL sẽ dễ dàng hơn và sát với nhu cầu vận hành của hệ thống.
